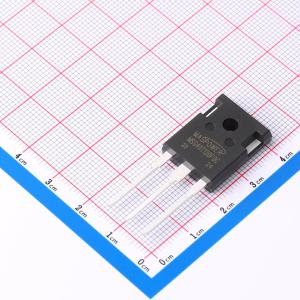

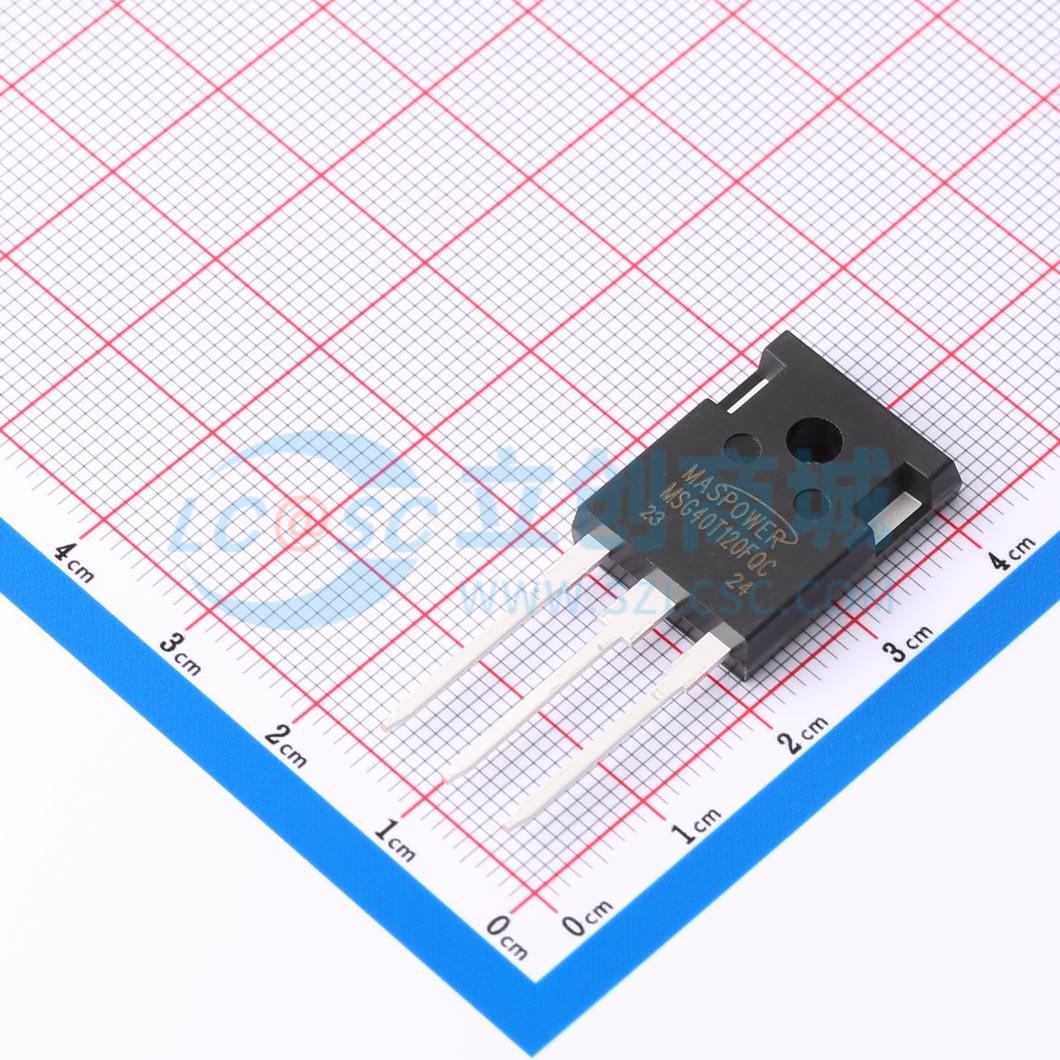

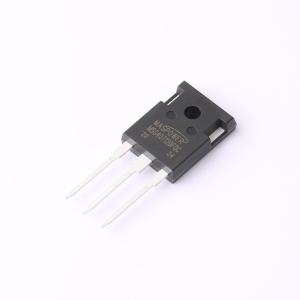

MSG40T120FQC
1.2kV 40A
- 描述
- 特性：低栅极电荷。 沟槽FS技术。 饱和电压：VCE(sat) = 2.0V @ IC = 40 A。 符合RoHS标准。应用：通用逆变器。 焊接
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- MSG40T120FQC
- 商品编号
- C7424075
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.81克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 568W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 40A | |
| 集射极饱和电压(VCE(sat)) | 3V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 4.5V@250uA | |
| 栅极电荷量(Qg) | 147.7nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 3.626nF | |
| 输出电容(Coes) | 232pF | |
| 反向传输电容(Cres) | 74pF | |
| 开启延迟时间(Td(on)) | 42ns | |
| 关断延迟时间(Td(off)) | 180ns | |
| 导通损耗(Eon) | 1.43mJ | |
| 关断损耗(Eoff) | 1.48mJ | |
| 反向恢复时间(Trr) | 43ns |
商品特性
- 低栅极电荷
- 沟槽FS技术
- 饱和电压：VCE(sat) = 2.0V（IC = 40A时）
- 符合RoHS标准
应用领域
- 通用逆变器
- 焊接
- UPS
