温馨提醒：图片仅供参考，商品以实物为准

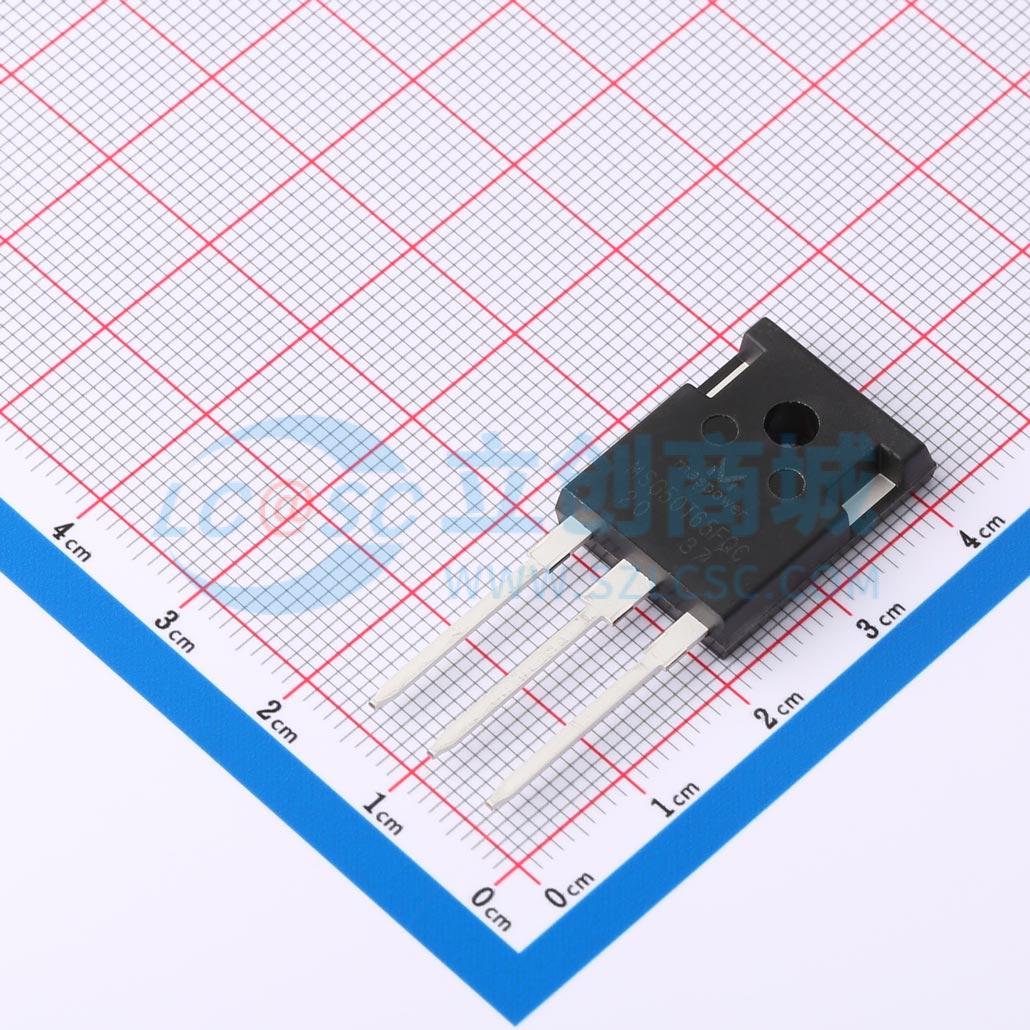

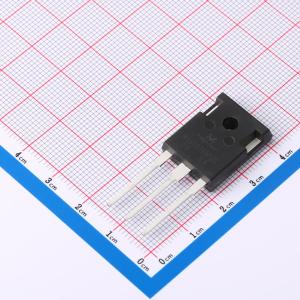

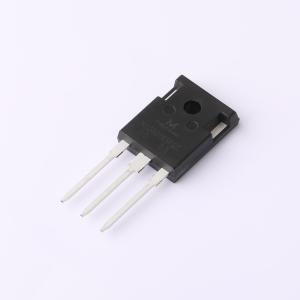

MSG50T65FQC
N沟道绝缘栅双极型晶体管
- 描述
- 特性：低栅极电荷。 沟槽FS技术。 饱和电压：VCE(sat)，典型值 = 1.6V @ IC = 50A 和 TC = 25℃。应用：通用逆变器。 UPS
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- MSG50T65FQC
- 商品编号
- C7424065
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 50A | |
| 耗散功率(Pd) | 437W | |
| 输出电容(Coes) | 283pF | |
| 集射极饱和电压(VCE(sat)) | 2.2V@50A,15V | |
| 栅极阈值电压(Vge(th)) | 4.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 121nC@15V | |
| 输入电容(Cies) | 3.435nF | |
| 开启延迟时间(Td(on)) | 35ns | |
| 关断延迟时间(Td(off)) | 134ns | |
| 导通损耗(Eon) | 1.55mJ | |
| 关断损耗(Eoff) | 630uJ | |
| 反向恢复时间(Trr) | 20.2ns | |
| 反向传输电容(Cres) | 79.8pF |
