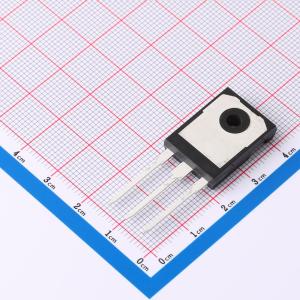

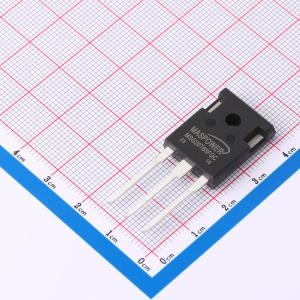

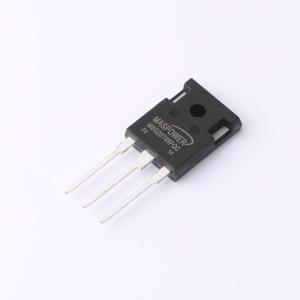

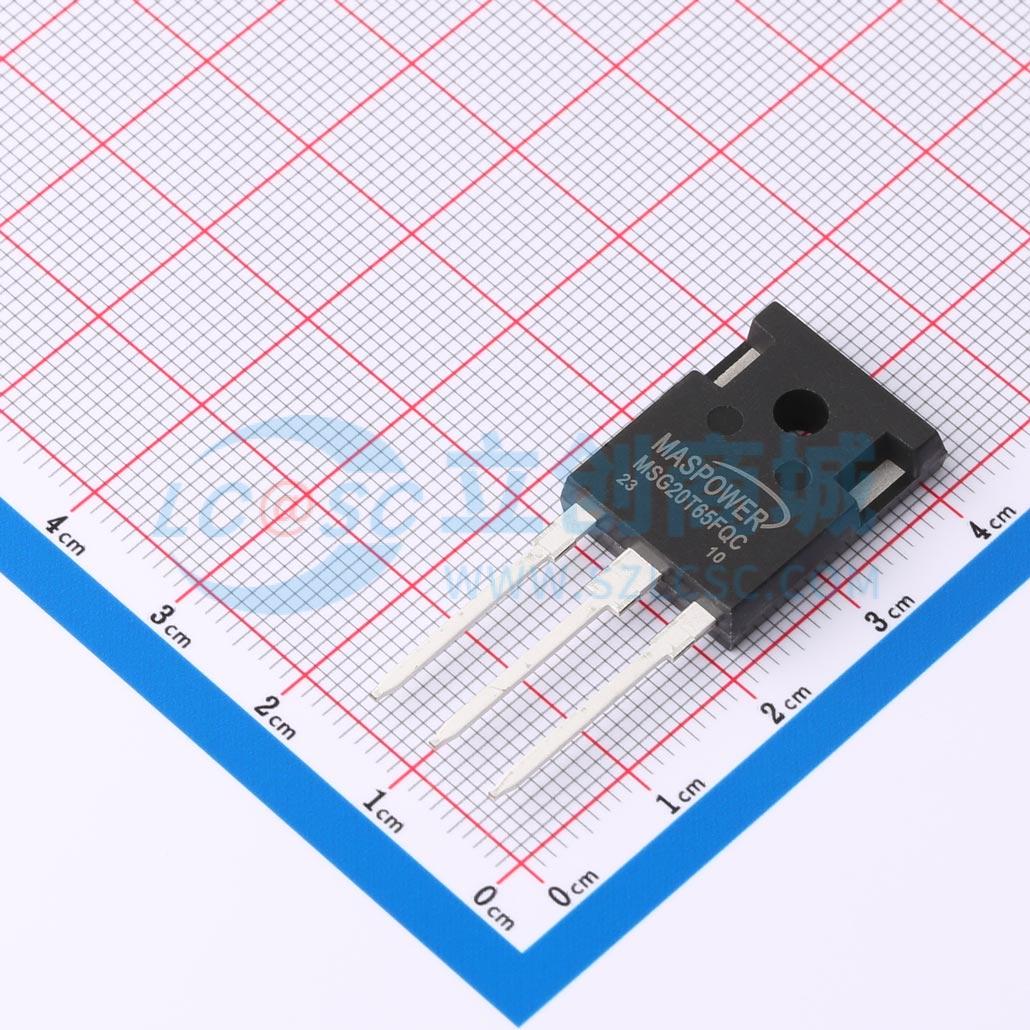

MSG20T65FQC
650V 20A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低栅极电荷。 Trench FS技术。 饱和电压：VCE(sat)，典型值 = 1.6V，IC = 20A 且 TC = 25℃。 RoHS产品。应用：通用逆变器。 UPS
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- MSG20T65FQC
- 商品编号
- C7424058
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.71克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 20A | |
| 耗散功率(Pd) | 162W | |
| 输出电容(Coes) | 0.128nF | |
| 正向脉冲电流(Ifm) | 80A | |
| 集射极饱和电压(VCE(sat)) | 2V@20A,15V | |
| 栅极阈值电压(Vge(th)) | 4.5V@250uA | |
| 栅极电荷量(Qg) | 43.9nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.5nF | |
| 开启延迟时间(Td(on)) | 16ns | |
| 关断延迟时间(Td(off)) | 52ns | |
| 导通损耗(Eon) | 790uJ | |
| 关断损耗(Eoff) | 300uJ | |
| 反向恢复时间(Trr) | 254ns | |
| 工作温度 | -55℃~+175℃ | |
| 反向传输电容(Cres) | 0.0287nF |
