温馨提醒：图片仅供参考，商品以实物为准

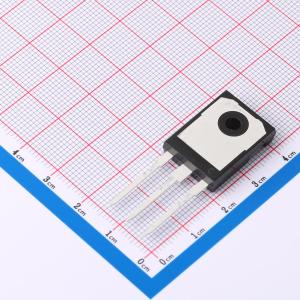

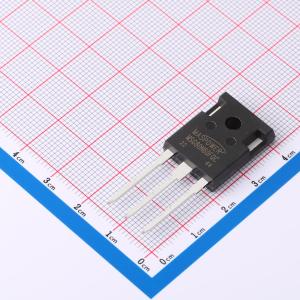

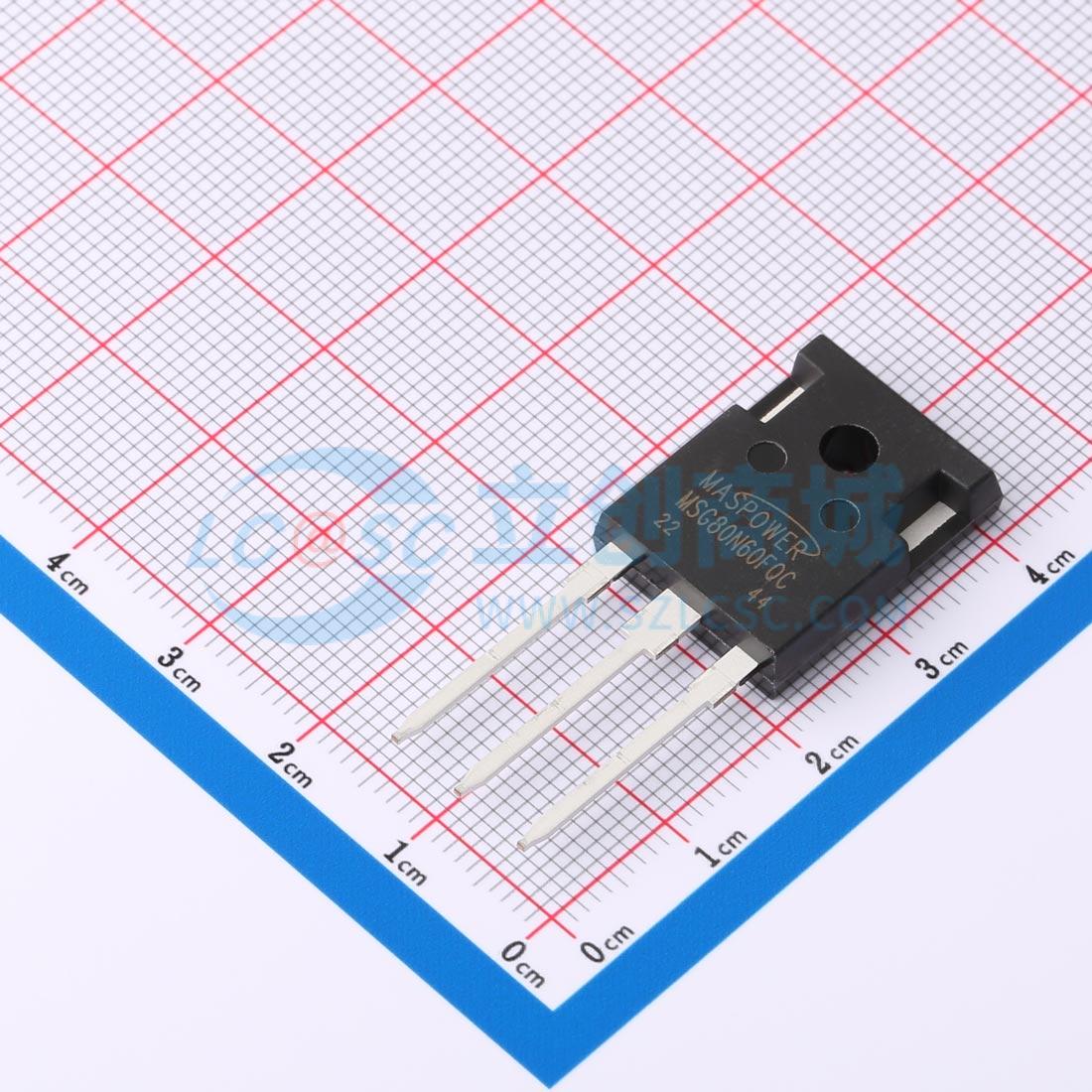

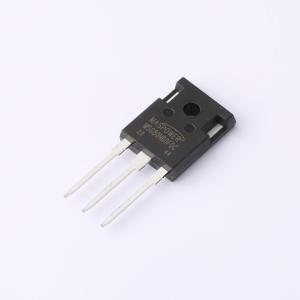

MSG80N60FQC
600V 80A
- 描述
- 特性：低栅极电荷。 沟槽截止技术。 高速开关。 饱和电压：VCE(sat), typ = 1.5V。应用：通用逆变器。 感应加热(IH)
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- MSG80N60FQC
- 商品编号
- C7424057
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.766667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 80A | |
| 耗散功率(Pd) | 260W | |
| 输出电容(Coes) | 175pF | |
| 集射极饱和电压(VCE(sat)) | 1.6V@80A,15V | |
| 栅极阈值电压(Vge(th)) | 3V@250uA | |
| 栅极电荷量(Qg) | 110nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 3.19nF | |
| 开启延迟时间(Td(on)) | 25ns | |
| 关断延迟时间(Td(off)) | 334ns | |
| 导通损耗(Eon) | 950uJ | |
| 关断损耗(Eoff) | 2.9mJ | |
| 工作温度 | -55℃~+150℃ | |
| 反向传输电容(Cres) | 43pF |
