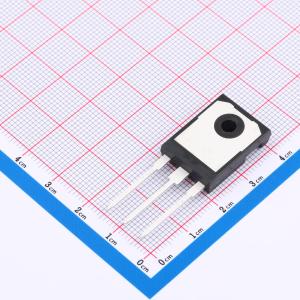

温馨提醒：图片仅供参考，商品以实物为准
MSG80N350FL
330V 80A
- 描述
- 特性：高电流能力。 低饱和电压：VCE(sat) = 1.58 V @ IC = 80 A。 高输入阻抗。 符合RoHS标准。应用：PDP TV
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- MSG80N350FL
- 商品编号
- C7424052
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.722222克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 耗散功率(Pd) | 420W | |
| 集射极击穿电压(Vces) | 330V | |
| 集电极电流(Ic) | 80A | |
| 集射极饱和电压(VCE(sat)) | 1.58V@80A,15V | |
| 栅极阈值电压(Vge(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 175nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 3.9nF | |
| 输出电容(Coes) | 320pF | |
| 反向传输电容(Cres) | 200pF | |
| 开启延迟时间(Td(on)) | 33ns | |
| 关断延迟时间(Td(off)) | 160ns | |
| 反向恢复时间(Trr) | 33ns |
商品特性
- 高电流能力
- 低饱和电压：集电极 - 发射极饱和电压VCE(sat) = 1.58 V（集电极电流IC = 80 A时）
- 高输入阻抗
- 符合RoHS标准
应用领域
- 等离子电视
