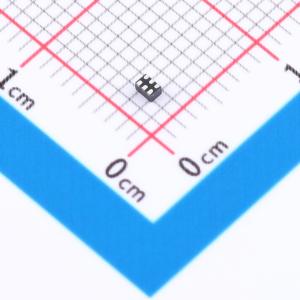

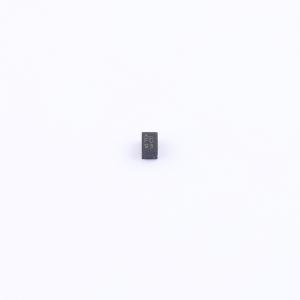

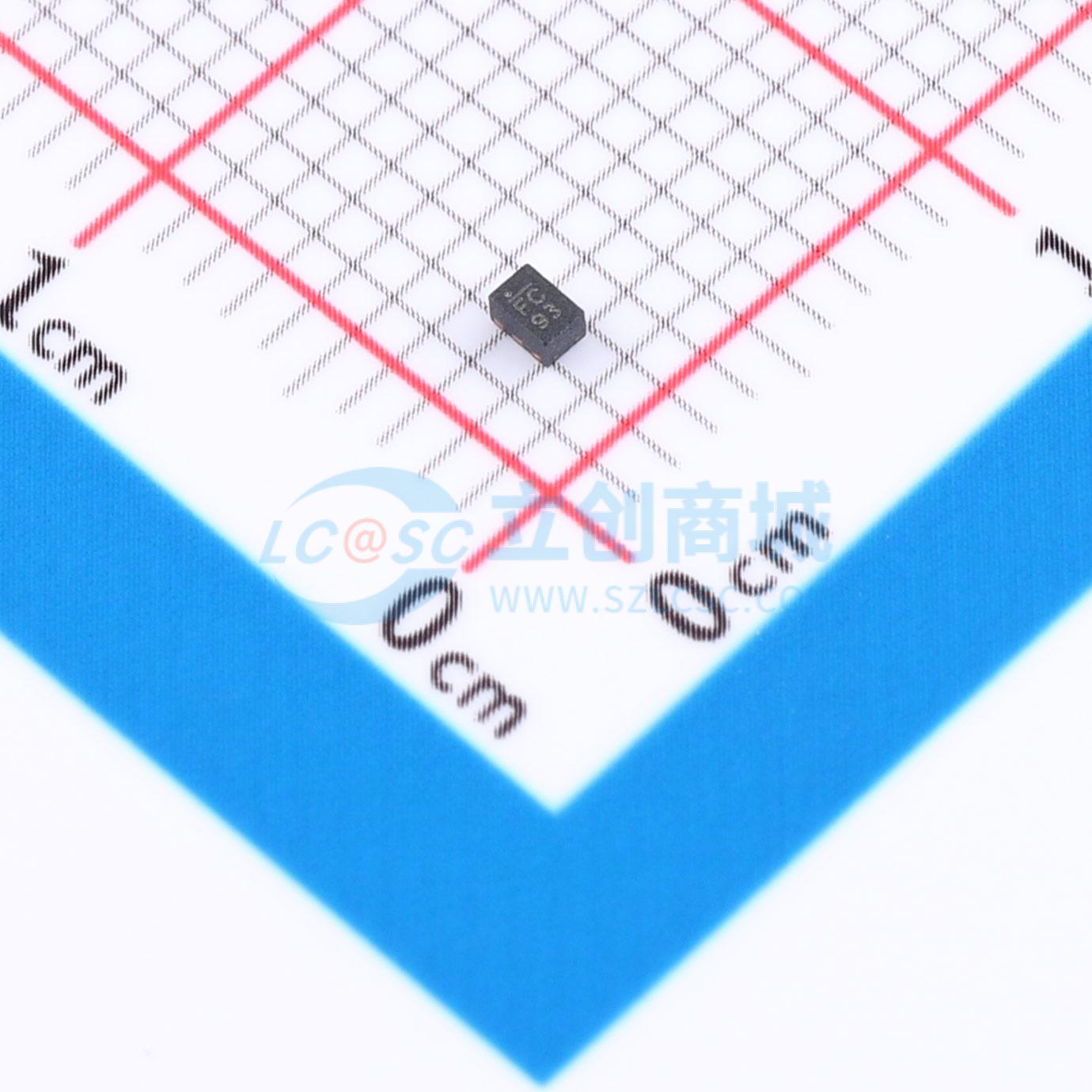

温馨提醒：图片仅供参考，商品以实物为准

MP21600GQD-Z

0.6A 同步降压转换器，11μA 静态电流

品牌名称: MPS(芯源)
商品型号: MP21600GQD-Z
商品编号: C7304375
商品封装: QFN-6(1x1.5)
包装方式: 编带
商品毛重: 4克(g)

商品参数

商品概述

MP21600是一款单片降压开关模式转换器，内置功率MOSFET。MP21600在2.3V至5.5V的输入电压范围内可实现0.6A的连续输出电流，具有出色的负载和线性调节能力。输出电压可低至0.6V。恒定导通时间（COT）控制方案提供快速瞬态响应并简化环路稳定。故障保护包括逐周期电流限制和热关断。 MP21600适用于广泛的应用，包括高性能DSP、无线电源、便携式和移动设备以及其他低功耗系统。 MP21600所需的外部元件数量极少，且均为标准通用元件，采用超小型QFN - 6（1.0mmx1.5mm）封装。

商品特性

低静态电流（IQ）：11μA
2.4MHz开关频率
用于电源排序的使能（EN）引脚
2.3V至5.5V宽工作输入范围
输出电压可调，最低0.6V
最大输出电流0.6A
120mΩ和80mΩ内部功率MOSFET开关
输出放电功能
100%占空比
带打嗝模式的短路保护（SCP）
使用低ESR输出陶瓷电容时稳定
采用QFN - 6（1.0mmx1.5mm）封装

应用领域

无线/网卡
便携式和移动设备
电池供电/可穿戴设备
低电压I/O系统电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.3V~5.5V
	输出电流	600mA
	开关频率	1.8MHz~3MHz
	工作温度	-40℃~+125℃

	属性	参数值
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	11uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；逐波限流；输出放电；打嗝限流
