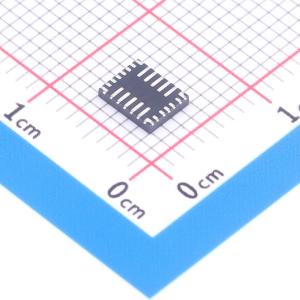

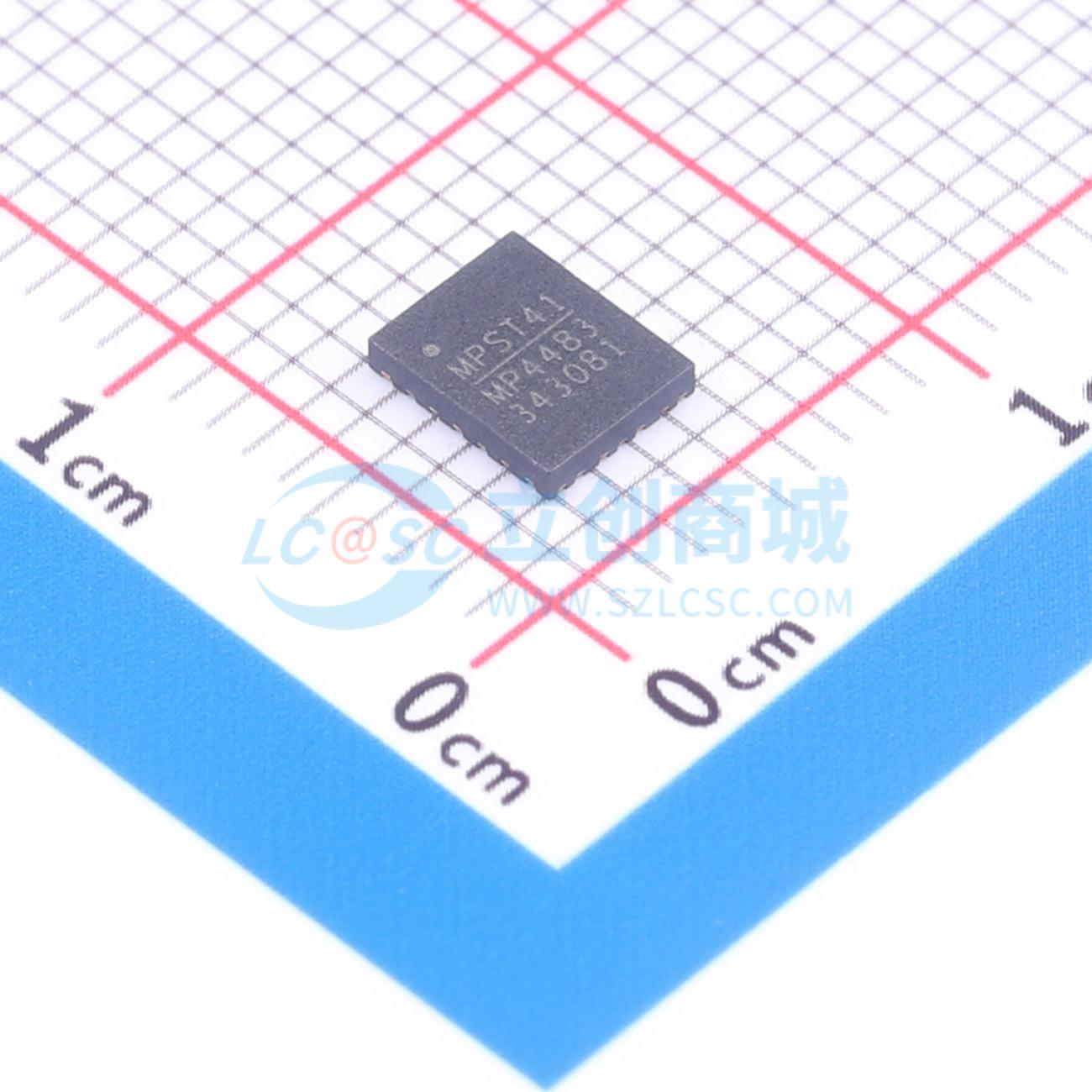

MPQ4483GV-FD-AEC1-Z

降压型 4.2V~36V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MPQ4483GV-FD-AEC1-Z
商品编号: C7304546
商品封装: QFN-25(4x5)
包装方式: 编带
商品毛重: 0.119克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1mA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	线缆补偿；内置LDO稳压器；频率同步；内置电流感应电阻；过流保护；输出放电；EMI优化(抖频模式)；可调限流；打嗝限流

商品概述

MPQ4483是一款高频、同步整流降压开关模式转换器。它能在较宽的输入电源范围内实现3A输出电流，且具备出色的负载和线性调节能力。MPQ4483采用同步模式运行，可在整个输出负载范围内实现更高效率。 MPQ4483的输出具备恒流（CC）限制功能，拥有两个可调节的CC限制阈值。MPQ4483还支持BC 1.2 DCP模式和CDP模式。故障状态保护功能包括打嗝式限流、过压保护（OVP）、电池接地短路保护和热关断（TSD）。 MPQ4483所需的外部标准元件数量极少，且易于获取。MPQ4483采用QFN25（4mmx5mm）封装。

商品特性

支持BC1.2 CDP模式
支持BC1.2 DCP模式、苹果分压模式、1.2V/1.2V模式
支持双向USB2.0高速数据开关
4.2V至36V工作输入电压范围
3A输出电流
内部自动使能上拉
25mΩ/20mΩ低导通电阻（RDS(ON)）内部降压功率MOSFET
集成4mΩ接地检测电阻
频率可调（200kHz至2.2MHz）
恒流限制，两级可调
强制PWM模式
200kHz至2.2MHz频率同步
具备450kHz载波频率的扩频选项
使能关断放电
低压差模式
电池接地短路保护驱动器
输出过压保护
可调线路压降补偿
支持1V至20V输出可调
带可焊侧翼的QFN25（4mmx5mm）封装
符合AEC-Q100 1级标准

应用领域

USB充电端口
汽车信息娱乐系统
汽车USB集线器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.2V~36V
	输出电压	1V~20V
	输出电流	3A
	开关频率	200kHz~2.2MHz
	工作温度	-40℃~+125℃
