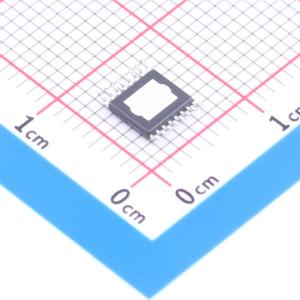

MP3394EF-LF-Z

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MP3394EF-LF-Z
商品编号: C7304577
商品封装: TSSOP-16-EP
包装方式: 编带
商品毛重: 0.28克(g)

商品参数

	属性	参数值
	调光	PWM
	功能特性	过压保护(OVP)；LED开路保护；内置软启动；过温保护(OTP)；短路保护(SCP)
	工作电压(AC)	-
	拓扑结构	升压
	工作温度	-20℃~+125℃
	开关管(内置/外置)	外置
	恒流精度	2.5%

商品概述

MP3394 是一款带有 4 通道电流源的升压控制器，专为驱动大尺寸 LCD 面板背光源应用中的 WLED 阵列而设计。MP3394 具有灵活性，可将两个或更多个 MP3394 并联以扩展 LED 通道，同时由单个电感电源供电。 MP3394 采用电流模式、固定频率架构。开关频率可通过外部频率设置电阻进行编程。它驱动外部 MOSFET，将 5V 至 28V 输入电源的输出电压升压。MP3394 将每个 LED 串中的电流调节到由外部电流设置电阻设定的编程值。 MP3394 采用 4 个内部电流源实现电流平衡，串间电流匹配可达到 2.5%的调节精度。其 LED 电流源上低至 350mV 的调节电压可降低功耗并提高效率。 PWM 调光通过外部 PWM 输入信号或 DC 输入信号实现。调光 PWM 信号可在内部生成，调光频率通过外部设置电容进行编程。

商品特性

4 串，每串最大 200mA 的 WLED 驱动器
5V 至 28V 输入电压范围
串间 2.5%的电流匹配精度
可编程开关频率
PWM 或 DC 输入
突发 PWM 调光
LED 开路和短路保护
可编程过压保护
单电源级联能力
欠压锁定
热关断
TSSOP16EP、SOIC16、SOIC20 封装

应用领域

台式 LCD 平板显示器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	5V~28V
	开关频率	540kHz
	通道数	4
	输出电压	-
	输出电流	200mA
