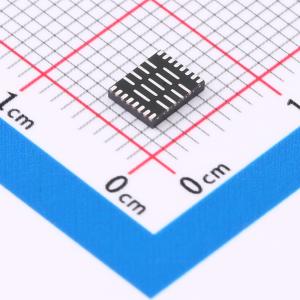

温馨提醒：图片仅供参考，商品以实物为准

MPQ8632GVE-20-Z

适用于4A至20A的18V同步降压转换器系列

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入7V~30V，3A以上(大电流)方案，
品牌名称: MPS(芯源)
商品型号: MPQ8632GVE-20-Z
商品编号: C7304606
商品封装: QFN-29(4x5)
包装方式: 编带
商品毛重: 0.42克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(3)3A以上-(大电流)方案

商品参数

商品概述

MPQ8632是一款高度集成的高频同步整流降压开关模式转换器。在很宽的输入电源电压范围内，它能以非常紧凑的方案实现4A/6A/8A/10A/12A/15A/20A的输出电流，且具有出色的负载和线性调整率。 MPQ8632采用恒定导通时间（COT）控制模式，可实现快速瞬态响应并简化环路稳定设计。通过一个外部电阻可将工作频率设置在200kHz至1MHz之间，且通过前馈补偿，当输入电源变化时，频率基本保持恒定。欠压锁定阈值默认在内部设置为4.1V，但可通过使能引脚的电阻网络提高该阈值。软启动引脚控制输出电压的启动斜坡。开漏电源正常信号表示输出处于标称电压范围内。它具备全面集成的保护功能，包括过流保护、过压保护和热关断保护。 MPQ8632仅需极少的常用标准外部元件，提供16引脚3mm×4mm QFN和29引脚5mm×4mm QFN两种封装。

商品特性

低输入电压范围从2.5V开始：—— 采用外部5V偏置时为2.5V至18V；采用内部偏置时为4.5V至18V
适用于4A至20A输出电流应用的可扩展产品系列 —— 4A/6A/8A/10A/12A采用相同的引脚布局；—— 15A/20A采用相同的引脚布局，功率级部分与4A/6A/8A/10A/12A略有不同
每个器件均采用优化的低导通电阻（RDS(ON)）内部功率MOSFET
专有开关损耗降低技术
自适应COT实现超快瞬态响应
在0℃至70℃结温范围内，参考电压精度为0.5%
可编程软启动时间
预偏置启动
可编程开关频率范围为200kHz至1MHz
非锁存过流保护（OCP）、过压保护（OVP）和热关断保护
输出电压可在0.611V至13V之间调节

应用领域

电信和网络系统
基站
服务器
个人视频录像机
平板电视和显示器
分布式电源系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~18V
	输出电压	611mV~13V
	输出电流	20A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	860uA
	开关管(内置/外置)	内置
	输出类型	可调
