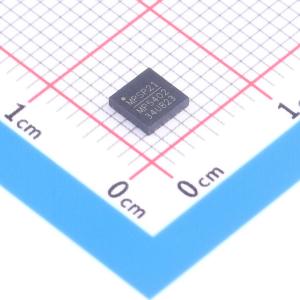

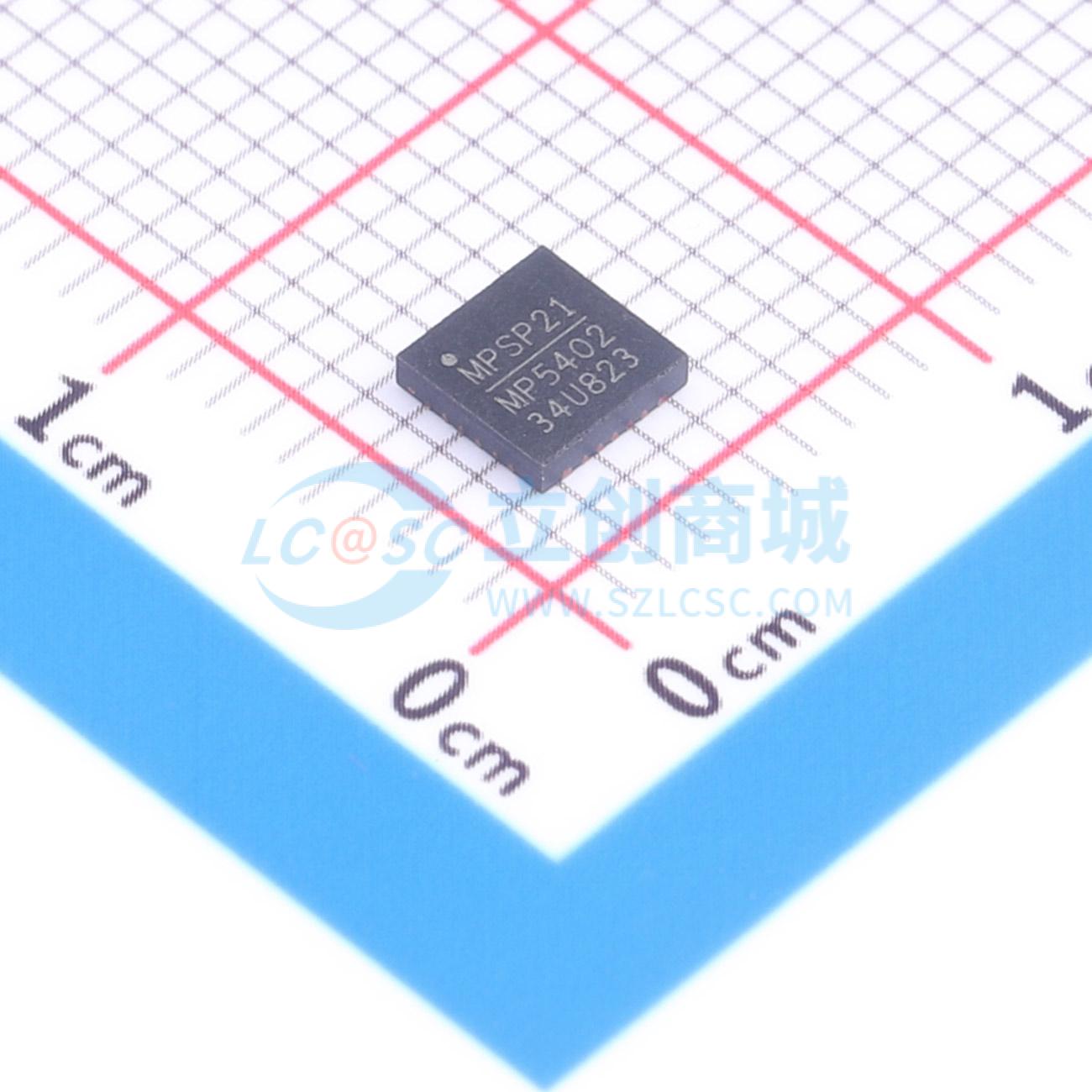

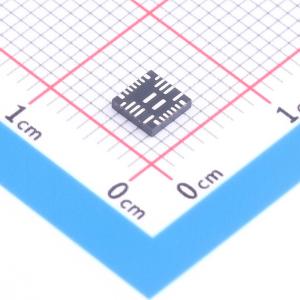

MP5402GR-Z
降压型 5A 7V~36V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MP5402GR-Z
- 商品编号
- C7304670
- 商品封装
- QFN-26(4x4)
- 包装方式
- 编带
- 商品毛重
- 12.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 7V~36V | |
| 输出电压 | 5V | |
| 输出电流 | 5A | |
| 开关频率 | 350kHz；150kHz；250kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.6mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 线缆补偿；内置LDO稳压器；逐波限流；过流保护；输出放电；打嗝限流 |
商品概述
MP5402集成了一个单片降压开关模式转换器、两个USB电流限制开关和一个充电端口识别电路。MP5402在宽输入电源范围内实现了5A的连续输出电流，并具有出色的负载和线性调节能力。 USB开关的输出具有电流限制功能。两个USB端口均支持电池充电规范（BC1.2）的DCP方案、分压模式和1.2V/1.2V模式，无需用户进行外部交互。 输出电压具有可编程的线路压降补偿功能。 完整的保护功能包括打嗝式电流限制、输出过压保护（OVP）和热关断。 MP5402仅需少量现成的标准外部组件，并采用QFN - 26（4mmx4mm）封装。
商品特性
- 7V至36V宽工作输入电压范围
- 带线路压降补偿的固定5V输出电压
- 精确的USB1/USB2输出电流限制
- 40mΩ/32mΩ低RDS(ON)内部降压功率MOSFET
- 24mΩ/24mΩ低RDS(ON)内部USB1/USB2功率MOSFET
- 350kHz / 250kHz / 150kHz频率可选
- 可编程线路压降补偿
- 输出过压保护（OVP）
- 打嗝式电流限制
- 支持BC1.2的DCP方案、分压模式和1.2V/1.2V模式
- USB、DP和DM的±8kV HBM ESD额定值
- 采用QFN - 26（4mmx4mm）封装
应用领域
- USB专用充电端口（DCP）
- 智能点烟器适配器USB充电器
