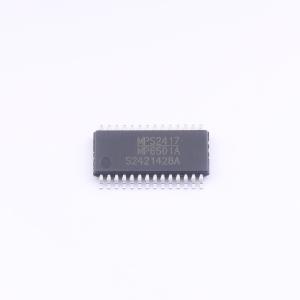

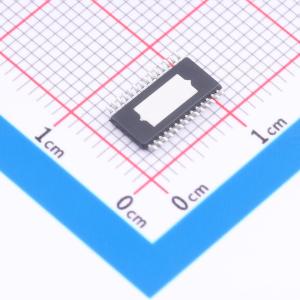

温馨提醒：图片仅供参考，商品以实物为准
MP6501AGF-Z
集成MOSFET的步进电机驱动器，具备微步进翻译器和多种安全保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MP6501AGF-Z
- 商品编号
- C7304691
- 商品封装
- TSSOP-28-EP
- 包装方式
- 编带
- 商品毛重
- 0.974克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 电机驱动电压(Vm) | - | |
| 输出电流 | 2.5A | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 8 | |
| 接口类型 | STEP/DIR | |
| 集成开关 | 是 | |
| 导通电阻 | 440mΩ | |
| 工作温度 | - | |
| 功能特性 | 内置电荷泵；过流保护；死区/直通保护；防止电机失步功能；过压保护；过温保护；欠压锁定 |
商品概述
MP6501A是一款内置微步细分转换器的步进电机驱动器，供电电压最高可达35V，可提供最高2.5A的电机电流。MP6501A可驱动双极性步进电机工作在整步、半步、四分之一步和八分之一步模式下。内置安全特性包括过流保护、输入过压保护、UVLO和热关断。该器件带有固定3.3V参考输出，可无需额外控制电源供电，适配任意微控制器。开关导通电阻低至220mΩ，电流检测通过外部电阻完成。MP6501A采用节省空间的带裸露散热焊盘的TSSOP-28封装。
商品特性
- 宽8V至35V输入电压范围
- 内置两个全桥PWM转换器
- 低导通电阻(高压侧:220mΩ；低压侧:220mΩ)
- 无需控制电源
- 简单逻辑接口
- 兼容3.3V和5V逻辑电源
- 支持整步、半步、四分之一步、八分之一步工作模式
- 最大输出电流2.5A
- 可调混合衰减比例
- 过流保护
- 输入过压保护功能
- 热关断和UVLO保护
- 节省空间的TSSOP-28 EP封装
- 故障指示输出
应用领域
- 双极性步进电机
- 打印机
