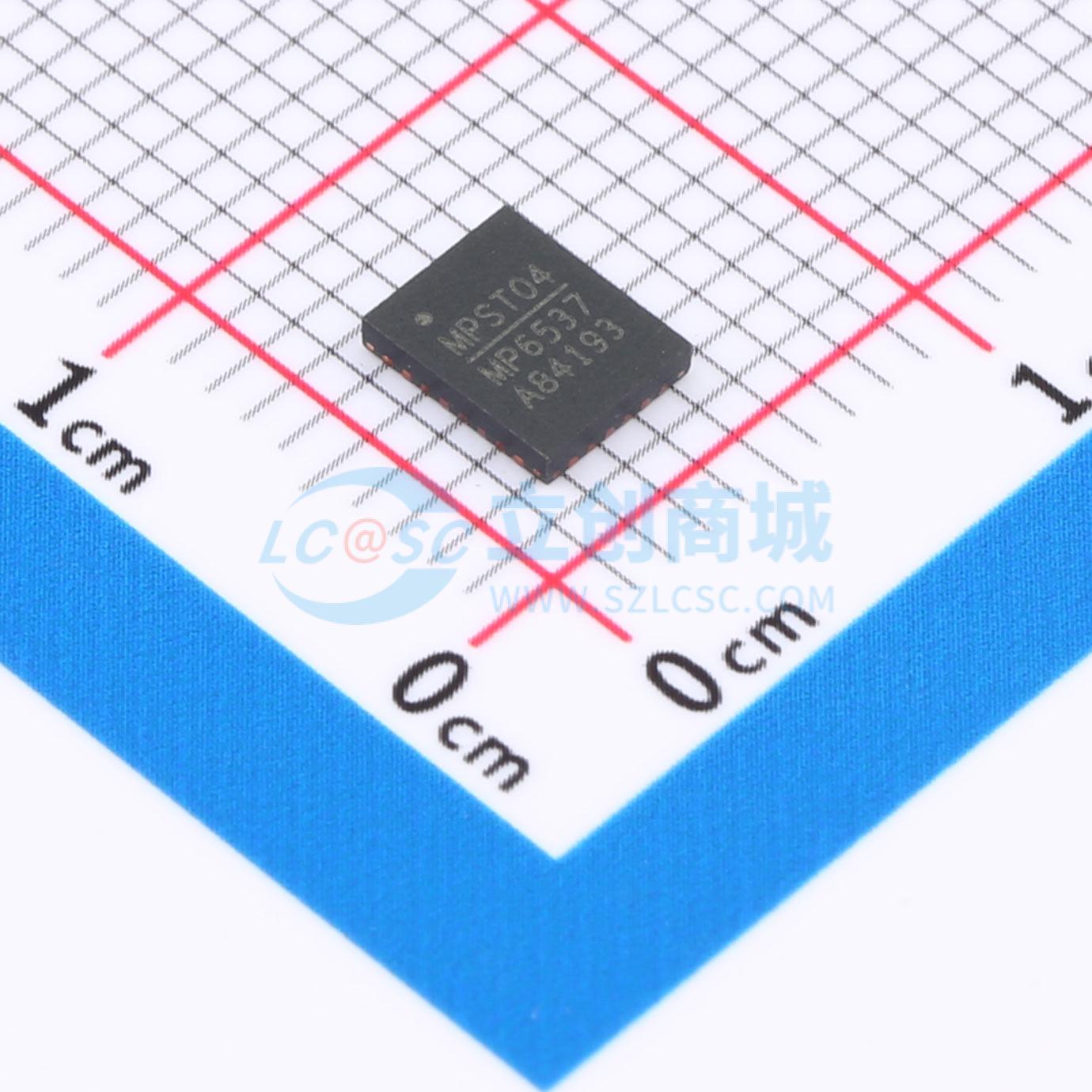

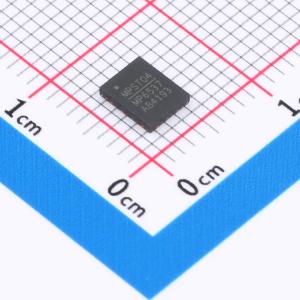

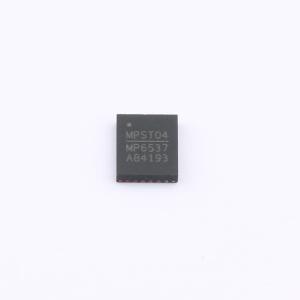

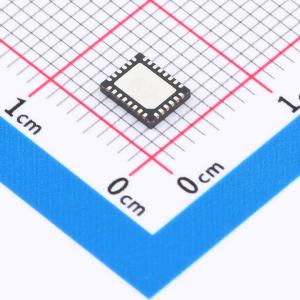

MP6537GV-Z

100V三相无刷直流电机预驱动器，带PWM和使能输入

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 无刷电机驱动，48V以上供电，2A以内方案，
品牌名称: MPS(芯源)
商品型号: MP6537GV-Z
商品编号: C7304704
商品封装: QFN-28(4x5)
包装方式: 编带
商品毛重: 0.5克(g)
立创商城设计参考: 无刷电机驱动-(4)48V以上供电-(1)2A以内

商品参数

商品概述

MP6537 是一款专为三相无刷直流电机驱动应用设计的栅极驱动 IC。MP6537 能够驱动由六个 N 沟道功率 MOSFET 组成的三个半桥，最高耐压可达 100V。 MP6537 使用自举电容为高端 MOSFET 驱动器生成电源电压。如果输出长时间保持高电平，内部电荷泵会维持高端栅极驱动器的工作。全面的保护功能包括可编程过流保护 (OCP)、可调死区时间控制、欠压锁定 (UVLO) 和热关断。 MP6537 采用带有外露散热焊盘的 QFN - 28 (4mmx5mm) 封装。

商品特性

支持 100V 工作电压
VBST 最大电压为 120V
内部 LDO 支持外部 NPN 以满足大电流驱动需求
集成电流检测放大器
适用于电池供电应用的低功耗睡眠模式
外部 MOSFET 的可编程过流保护 (OCP)
可调死区时间控制，防止直通
热关断和欠压锁定 (UVLO) 保护
故障指示输出
采用散热增强型表面贴装 QFN - 28 (4mmx5mm) 封装

应用领域

三相无刷直流电机和永磁同步电机
电钻
电动自行车

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	半桥数量	3

	属性	参数值
	工作电压	8.5V~14V
	静态电流(Iq)	700uA
	工作温度	-40℃~+125℃
