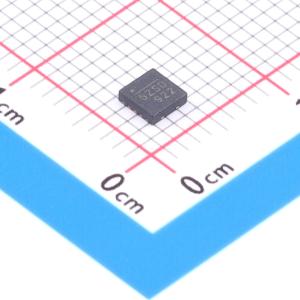

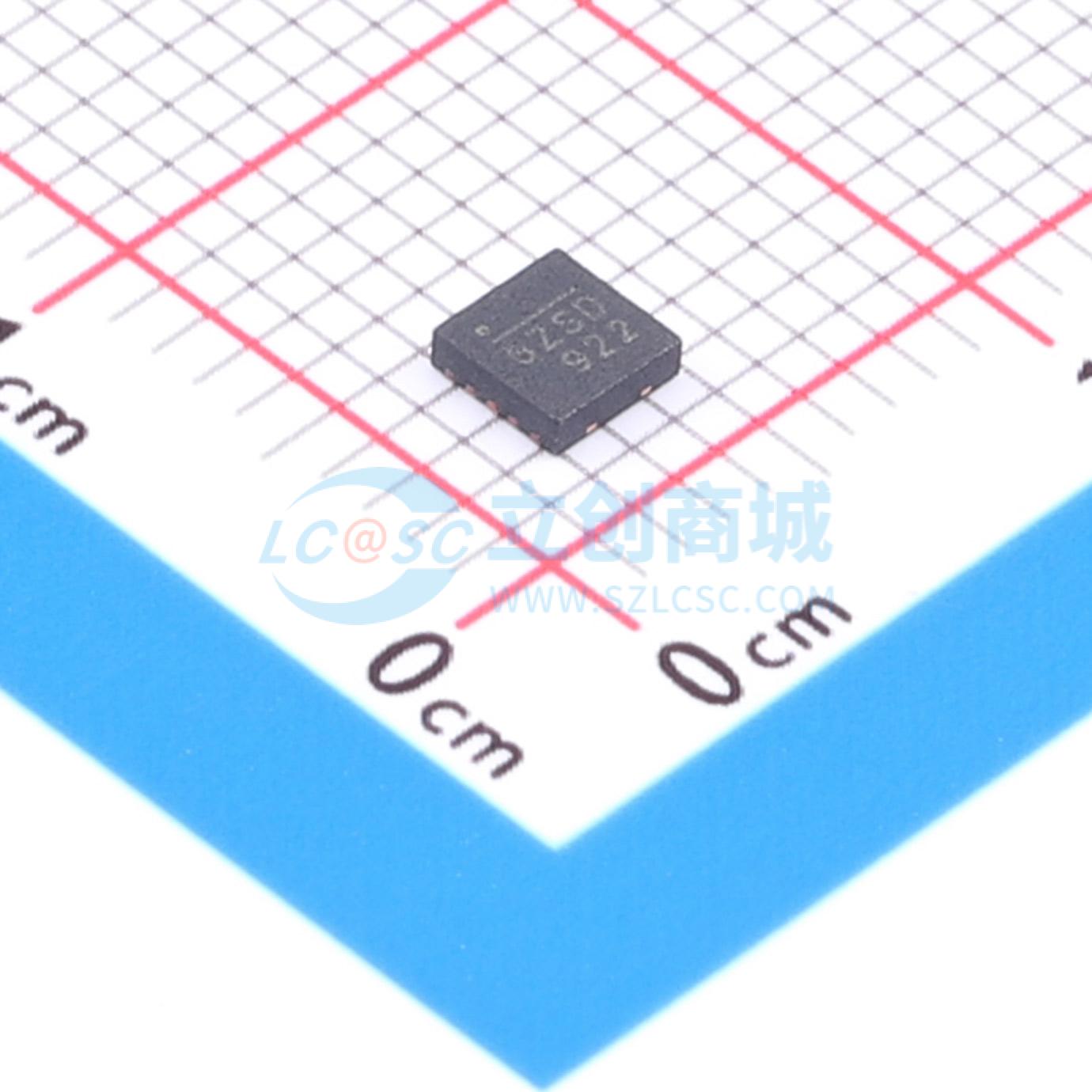

MP7741DQ-LF-Z

SMT扩展库PCB免费打样

描述: MP7741是一款单声道10W D类音频放大器。它是MPS全集成音频放大器系列产品之一，通过以下方式显著减小解决方案尺寸:250mΩ功率MOSFET、启动/关断消音电路和短路保护电路。MP7741采用单端输出结构，能够向8Ω扬声器提供10W的输出。MPS D类音频放大器在高效率下展现出A/B级放大器的高保真度。该电路基于MPS专有的可变频率拓扑结构，提供了出色的线性度、快速响应时间和单电源操作。MP7741通过控制UVP节点电压实现可编程VDD关断电压，默认情况下，如果UVP引脚未连接，则VDD关断电压为8.4V。
品牌名称: MPS(芯源)
商品型号: MP7741DQ-LF-Z
商品编号: C7304721
商品封装: QFN-10(3x3)
包装方式: 编带
商品毛重: 0.355克(g)

商品参数

商品概述

MP7741是一款单声道10W D类音频放大器。它是MPS全集成音频放大器系列产品之一，通过以下方式显著减小解决方案尺寸:250mΩ功率MOSFET、启动/关断消音电路和短路保护电路。 MP7741采用单端输出结构，能够向8Ω扬声器提供10W的输出。MPS D类音频放大器在高效率下展现出A/B级放大器的高保真度。该电路基于MPS专有的可变频率拓扑结构，提供了出色的线性度、快速响应时间和单电源操作。 MP7741通过控制UVP节点电压实现可编程VDD关断电压，默认情况下，如果UVP引脚未连接，则VDD关断电压为8.4V。

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	单声道
	输出功率	10Wx1@8Ω
	工作电压	9.5V~36V
	总谐波失真+噪声(THD+N)	0.02%

	属性	参数值
	静态电流(Iq)	1.5mA
	工作温度	-40℃~+125℃
	输入类型	单端
	电源纹波抑制比(PSRR)	-58dB
	效率	94%
	输入通道数	1个单端输入
