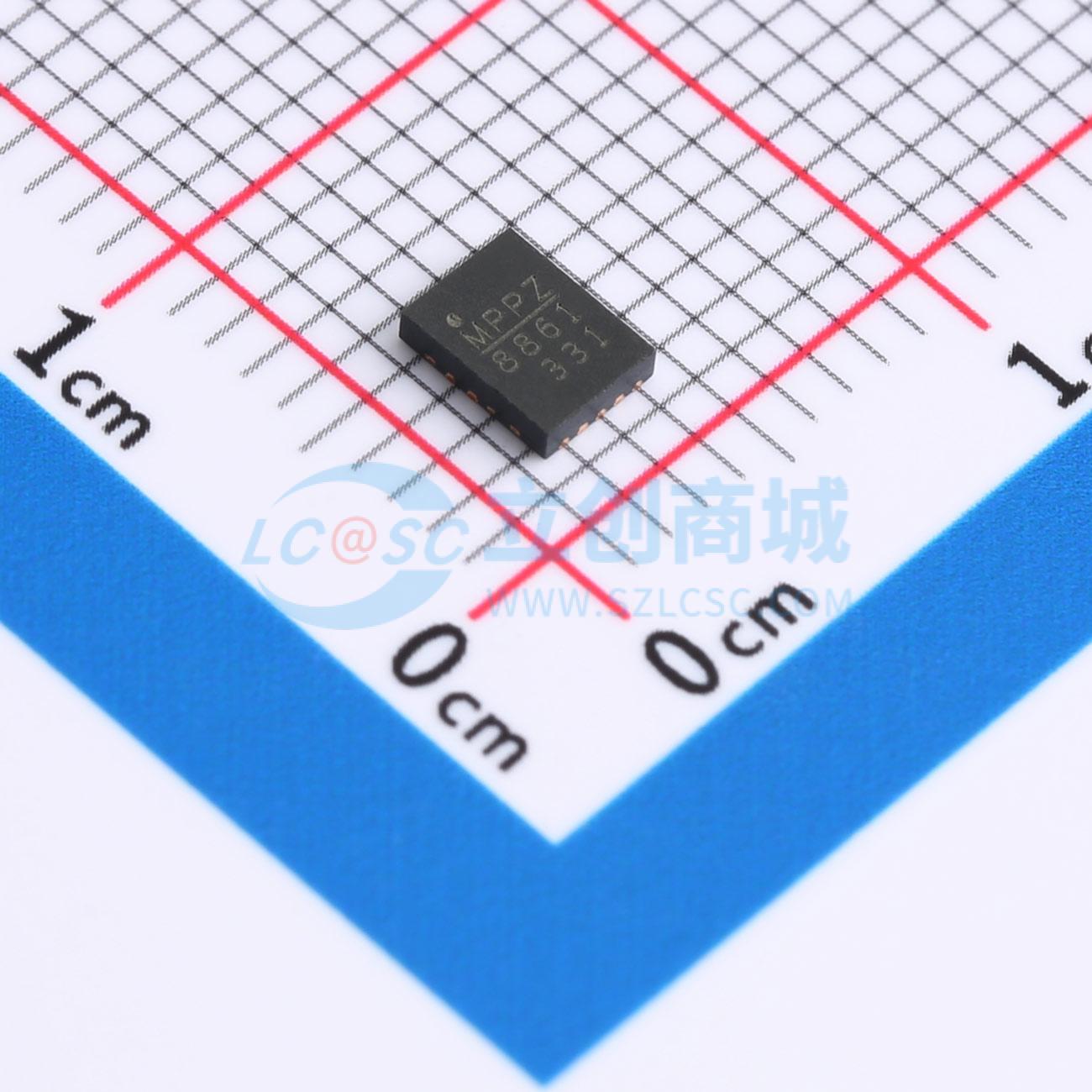

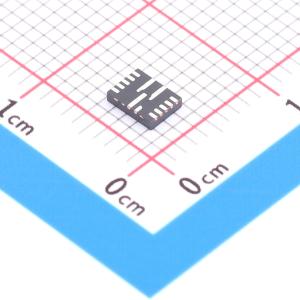

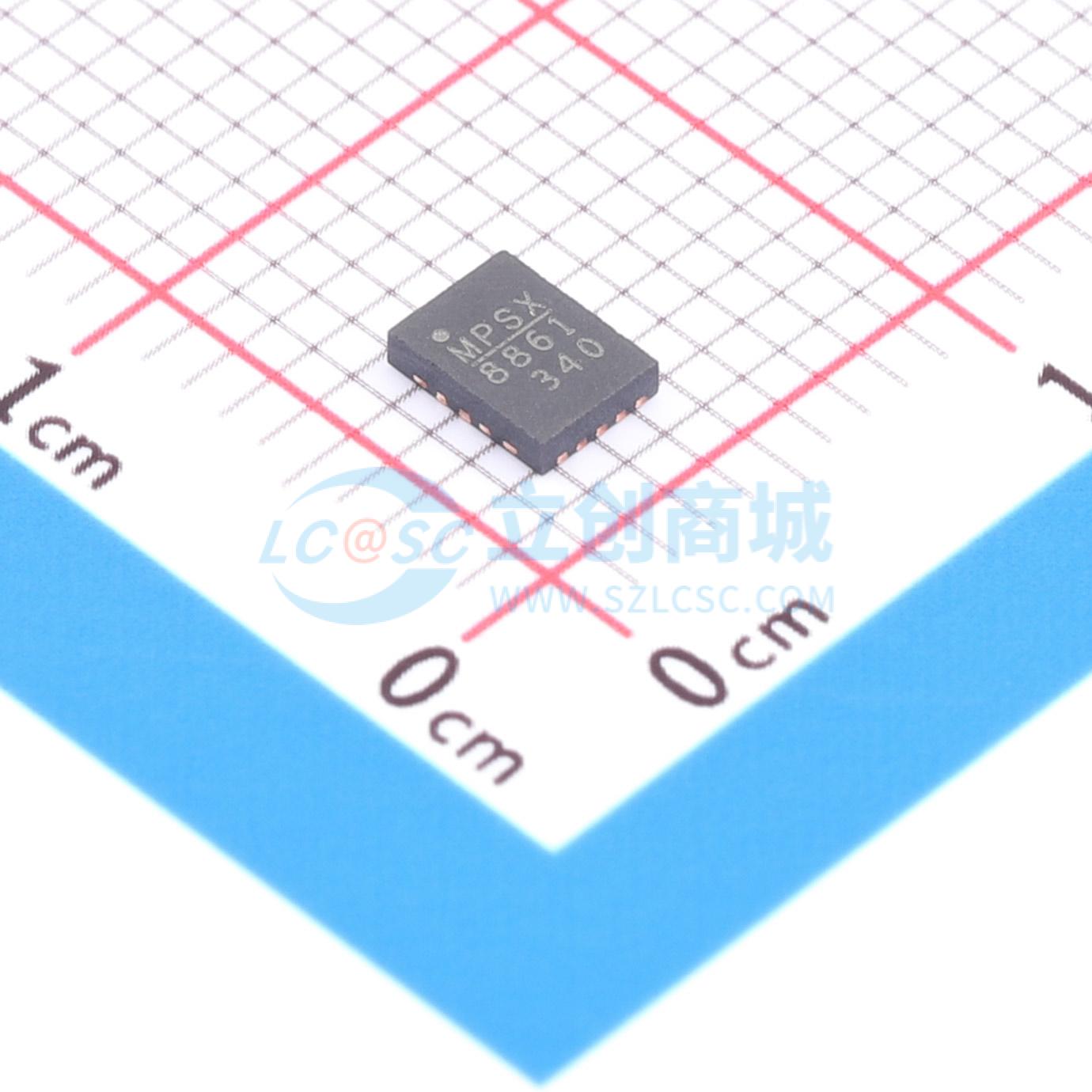

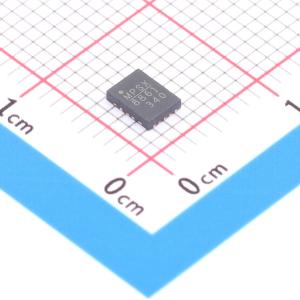

MP8861GL-Z

降压型 6A 2.85V~18V

SMT扩展库PCB免费打样

描述: MP8861是一款带有I²C控制接口的高频、同步整流降压开关模式转换器。MP8861提供了一个高度集成的解决方案，可在较宽的输入电源范围内实现6A的连续输出电流，并具备出色的负载和线性调整率。输出电压电平可通过I²C串行接口进行动态控制
品牌名称: MPS(芯源)
商品型号: MP8861GL-Z
商品编号: C7304786
商品封装: QFN-14(3x4)
包装方式: 编带
商品毛重: 0.33克(g)

商品参数

商品概述

MP8861是一款带有I2C控制接口的高频、同步整流降压开关模式转换器。MP8861提供了一个完全集成的解决方案，在宽输入电源范围内，可实现6A的连续输出电流，并具有出色的负载和线性调整率。输出电压电平可通过I2C串行接口动态控制。参考电压范围可按4mV的步长从0.6V调整到1.108V。电压转换速率、频率、电流限制、打嗝/锁断保护、使能和节能模式（PSM）也可通过I2C接口进行选择。恒定导通时间（COT）控制操作可提供快速瞬态响应。漏极开路电源正常（PG）引脚指示输出电压处于标称范围内。完整的保护功能包括过压保护（OVP）、过流保护（OCP）和热关断。 MP8861采用QFN - 14（3mmx4mm）封装。

商品特性

2.85V至18V宽工作输入范围
6A连续输出电流
1%内部参考精度
通过I2C可编程参考范围，按4mV步长从0.6V到1.108V，具备转换速率控制
通过I2C实现5%精度的输出电压和输出电流监测
可选PFM/PWM模式，可通过I2C调节频率和电流限制
四种不同的可选I2C地址
外部软启动（SS）
漏极开路电源正常（PG）指示
输出过压保护（OVP）
打嗝/锁断过流保护（OCP）
使用FB引脚可将VOUT调节至最高5.5V
采用QFN - 14（3mmx4mm）封装

应用领域

固态硬盘（SSD）
平板电视和显示器
数字机顶盒
分布式电源系统
网络/服务器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.85V~18V
	输出电压	600mV~5.5V
	输出电流	6A
	开关频率	400kHz~600kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	420uA
	开关管(内置/外置)	内置
	输出类型	可调
