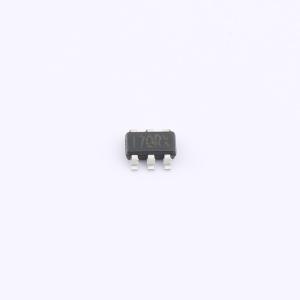

温馨提醒：图片仅供参考，商品以实物为准

MP3412EJ-LF-Z

带输出断开功能的1.1A、1MHz同步升压型白光LED驱动器

SMT扩展库PCB免费打样

描述: 是一款同步、固定频率、高效的升压型WLED驱动器，具有真正的输出负载断开功能，采用薄型6引脚Thin-SOT23封装。可从低至0.8V的输入电压启动，提供浪涌电流限制和输出短路保护，还集成了开路负载保护。 1MHz的开关频率允许使用小型、薄型电感器和陶瓷电容器，从而最小化整体解决方案的占用空间。采用内部补偿的电流模式PWM控制，减少了外部元件，节省了关键的电路板空间。该器件还具有低于1μA的低关断电流。真正的输出断开功能允许在关断时将输出完全放电，还能限制启动期间的电流涌入，最小化输入电源所承受的浪涌电流。
品牌名称: MPS(芯源)
商品型号: MP3412EJ-LF-Z
商品编号: C7304590
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.41克(g)

商品参数

商品概述

MP3412是一款同步、固定频率、高效的升压型WLED驱动器，采用薄型6引脚Thin - SOT23封装，具备真正的输出负载断开功能。 MP3412可在低至0.8V的输入电压下启动，并提供浪涌电流限制和输出短路保护功能，还集成了开路负载保护功能。 1MHz的开关频率允许使用小型、薄型电感和陶瓷电容，从而最大限度地减小了整体解决方案的占用空间。采用内部补偿的电流模式PWM控制减少了外部元件，节省了宝贵的电路板空间。该器件还具有低于1μA的低关断电流。真正的输出断开功能可使输出在关断时完全放电，还能限制启动期间的电流涌入，将输入电源所承受的浪涌电流降至最低。 MP3412采用6引脚薄型SOT23封装。

商品特性

输入范围：0.8V至4.4V
输出范围：2.5V至5.0V
0.8V低启动电压
内部功率MOSFET和同步整流器
1MHz固定开关频率
采用内部补偿的电流模式控制
效率高达96%
关断电流<1μA
外部元件体积小
真正的输出负载断开
浪涌电流限制和内部软启动
开路负载保护
短路保护
采用TSOT23 - 6封装

应用领域

通用LED照明
手机
数码相机
手持仪器
无线手持设备
GPS接收器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	800mV~4.4V
	开关频率	1MHz
	通道数	1
	输出电压	2.5V~5V

	属性	参数值
	输出电流	1.1A
	调光	PWM
	特性	过温保护(OTP)；短路保护(SCP)
	拓扑结构	升压
	工作温度	-20℃~+125℃
	开关管(内置/外置)	内置
