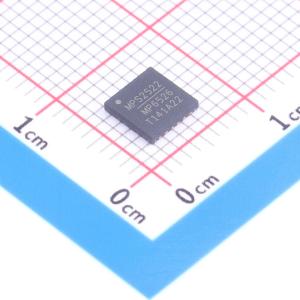

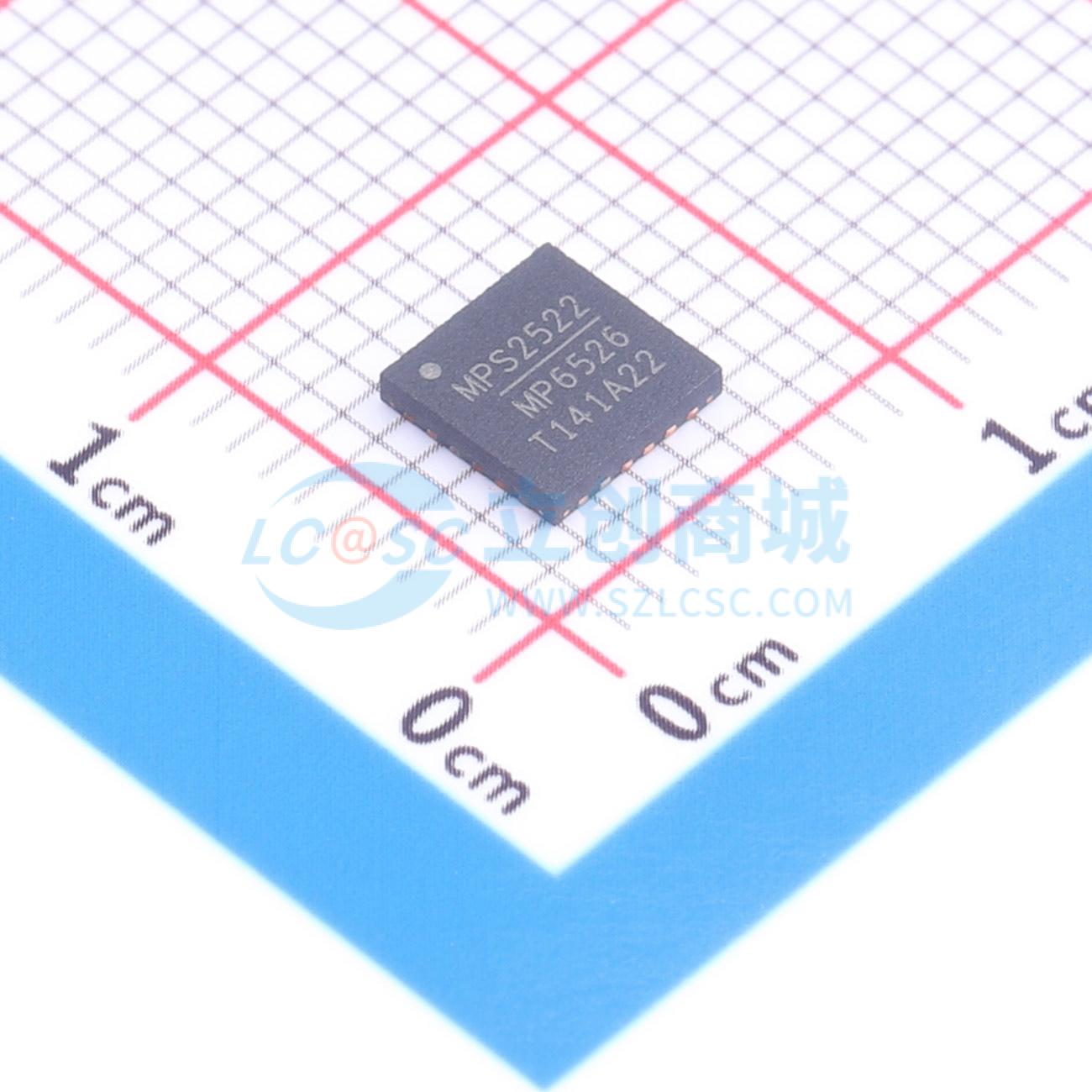

MPQ6526GU-AEC1-Z

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MPQ6526GU-AEC1-Z
商品编号: C7304576
商品封装: QFN-24(5x5)
包装方式: 编带
商品毛重: 12.77克(g)

商品参数

参数完善中

商品概述

MPQ6526是一款集成功率MOSFET的6半桥DMOS输出驱动器，最多可驱动6个不同负载。六个半桥可通过标准串行数据接口单独控制，并具备多种诊断功能。MPQ6526在待机模式下具有极低的静态电流，因此适用于广泛的应用场景。完整保护功能包括短路保护(SCP)、欠压保护(UVP)和热关断。MPQ6526仅需要极少数量的现成标准外部元件，提供QFN-24 (4mm×4mm)和QFN-24 (5mm×5mm)封装。

商品特性

最大输出电流可达0.9A
所有输出合计总最大电流为2.4A
导通电阻RDS(ON)（高压侧+低压侧）25℃时典型值为1.1Ω，150℃时最大值为2Ω
全温度范围下待机模式静态电流极低，IVS < 6μA
输出短路保护
过热保护与预警
欠压保护(UVP)
串行数据接口
多种诊断功能:输出短路、开路负载、过热和欠压检测
故障输出标志
支持菊花链连接
串行接口时钟频率最高可达3MHz，兼容3.3V和5V
提供QFN-24 (4mm×4mm)和QFN-24 (5mm×5mm)封装
提供可湿焊肩封装选项
符合AEC-Q100 1级等级要求

应用领域

汽车和工业应用中的各类负载驱动
直流电机
