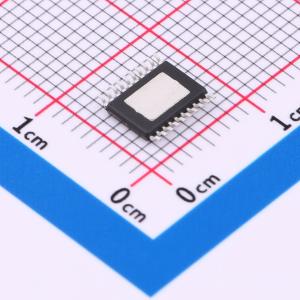

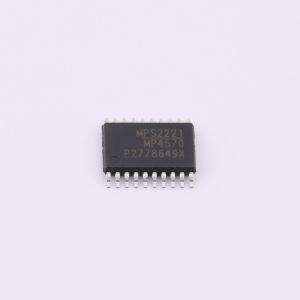

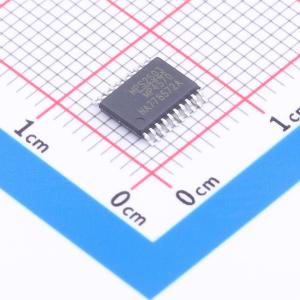

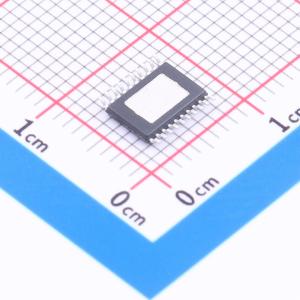

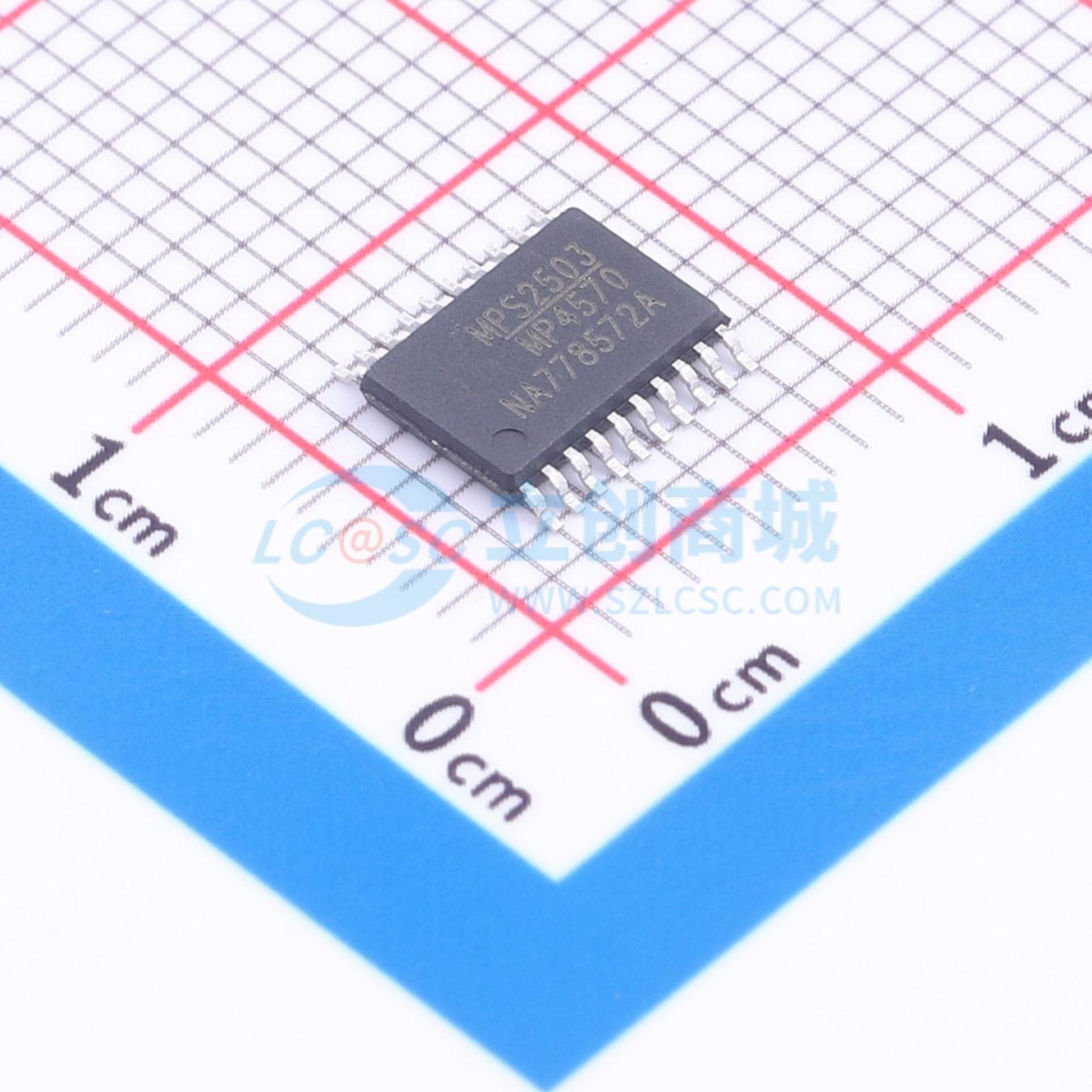

温馨提醒：图片仅供参考，商品以实物为准

MPQ4570GF-AEC1-Z

3A、4.5V-55V输入、频率可编程、全集成同步降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入30V以上，1A~3A(中电流)方案，
品牌名称: MPS(芯源)
商品型号: MPQ4570GF-AEC1-Z
商品编号: C7304557
商品封装: TSSOP-20-EP
包装方式: 编带
商品毛重: 0.16克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

MPQ4570是一款频率可编程的降压型开关转换器，集成了内部高端和低端功率MOSFET。它采用峰值电流控制，可提供3A的连续输出电流，具有出色的瞬态响应和效率表现。 4.5V至55V的宽输入电压范围适用于各种降压应用，包括工业、以太网供电（PoE）、汽车以及带有直流高压总线的打印机等应用。 MPQ4570采用峰值电流模式控制来调节输出电压。该芯片通过谷值电流检测提供过流保护，避免电流失控。此外，它还具备准确可靠的过压保护和自动恢复热保护功能。另外，还可选配外部软启动功能。使能和电源正常指示功能便于进行电源跟踪。为提高效率，当负载较轻时，MPQ4570会自动降低开关频率。同时，当检测到电感电流为零时，低端MOSFET将关闭，以减少驱动损耗。MPQ4570还具有完全集成的特点，集成了高端和低端功率MOSFET。采用集成低端MOSFET的同步工作模式有助于降低传导损耗，同时也有利于减少外部元件占用空间并节省成本。 MPQ4570采用带裸露焊盘的TSSOP - 20 EP封装。

商品特性

宽输入电压范围：4.5V至55V
内部高端和低端功率MOSFET导通电阻分别为90mΩ和70mΩ
峰值电流模式控制
可编程开关频率
输出电容无关稳定性
可选外部软启动
带谷值电流检测的过流保护（OCP）
支持外部同步时钟
过压保护（OVP）
输出短路时降低电流限制以改善热性能
电源正常指示
热关断保护
采用TSSOP - 20 EP封装
符合AEC - Q100 1级标准

应用领域

以太网供电（PoE）输入非隔离降压
工业电源系统
打印机和扫描仪
汽车电源系统
分布式电源系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~55V
	输出电压	1V~49.5V
	输出电流	3A
	开关频率	520kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	450uA
	开关管(内置/外置)	内置
	输出类型	可调
