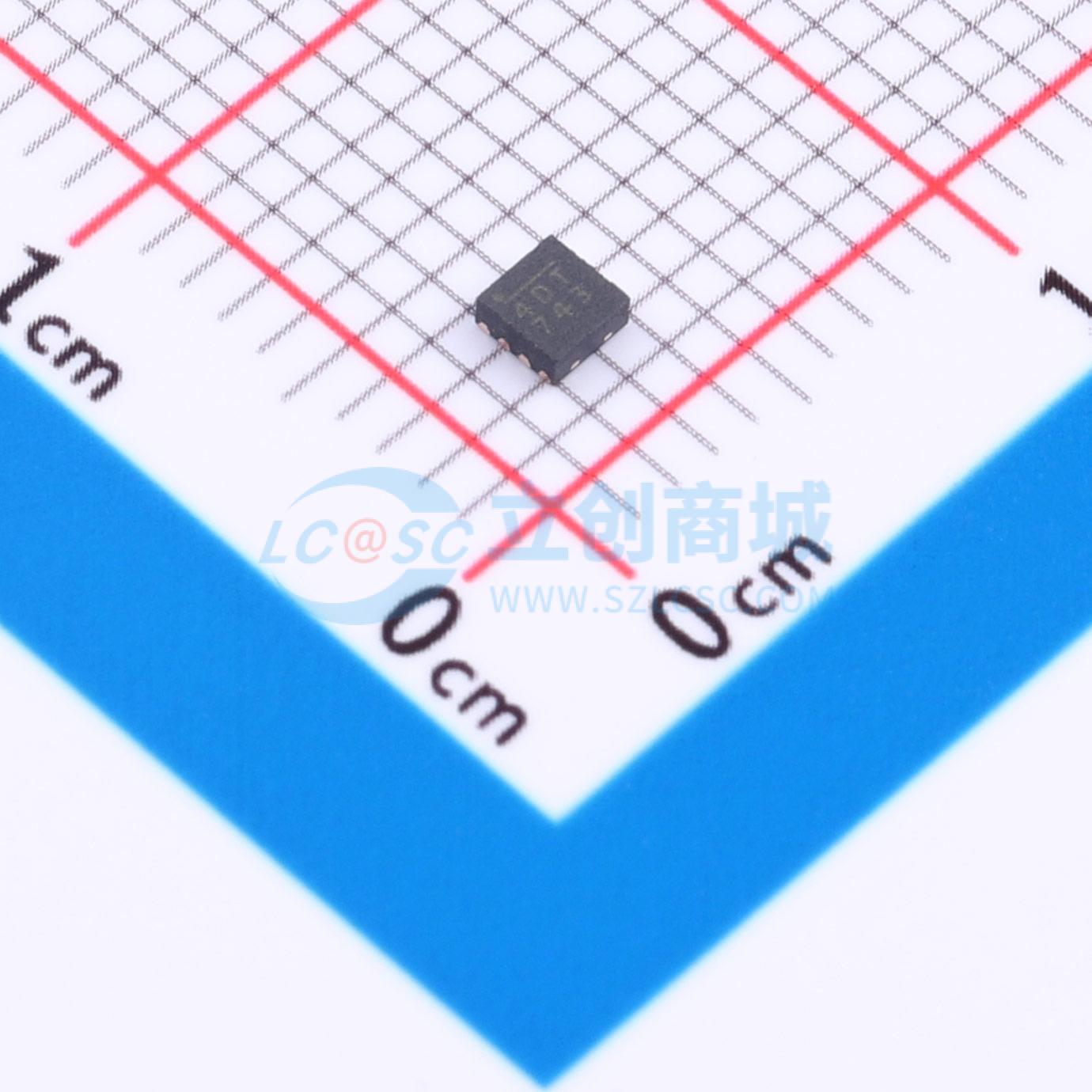

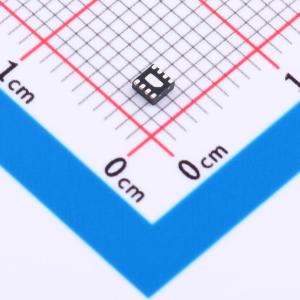

温馨提醒：图片仅供参考，商品以实物为准

MP28114DG-LF-Z

超小型1.7MHz 600mA低压同步降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入7V以内，1A以内(小电流)方案，MP28114是一款1.7MHz固定频率、高效率的超小型PWM降压转换器。该器件集成了主开关和同步整流器,适用于便携式设备,如手机、微处理器和DSP核心电源等。它可以提供600mA的负载电流,输入电压范围为2.5V至6V,输出电压可低至0.6V。该器件支持100%占空比运行,适用于低dropout应用。
品牌名称: MPS(芯源)
商品型号: MP28114DG-LF-Z
商品编号: C7304495
商品封装: QFN-8(2x2)
包装方式: 编带
商品毛重: 4.04克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(1)1A以内-(小电流)方案

商品参数

商品概述

MP28114是一款1.7MHz固定频率、电流模式、超小型PWM降压转换器。该器件集成了一个主开关和一个同步整流器，以实现高效率，并无需外部肖特基二极管。它非常适合为单节锂离子（Li+）电池供电的便携式设备供电。MP28114可在2.5V至6V的输入电压下提供600mA的负载电流。MP28114DG的输出电压可低至0.6V进行调节，而MP28114DG - 1.5、MP28114G - 1.8和MP28114DG - 3.3的输出电压分别固定为1.5V、1.8V和3.3V。MP28114还可在100%占空比下运行，适用于低压差应用。MP28114采用超小型2x2mm QFN封装。

商品特性

高效率：高达95%
1.7MHz固定开关频率
可提供600mA负载电流
2.5V至6V输入电压范围
输出电压低至0.6V
压差模式下100%占空比
电流模式控制
短路保护
热故障保护
关断电流<0.1μA
1.5V、1.8V和3.3V固定输出版本
超小型2x2mm QFN封装

应用领域

蜂窝电话和智能手机
微处理器和DSP核心电源
个人数字助理（PDA）
MP3播放器
数码静态和视频相机
便携式仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6V
	输出电压	600mV~6V
	输出电流	600mA
	开关频率	1.7MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
