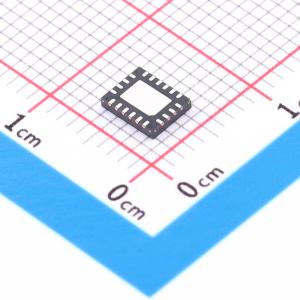

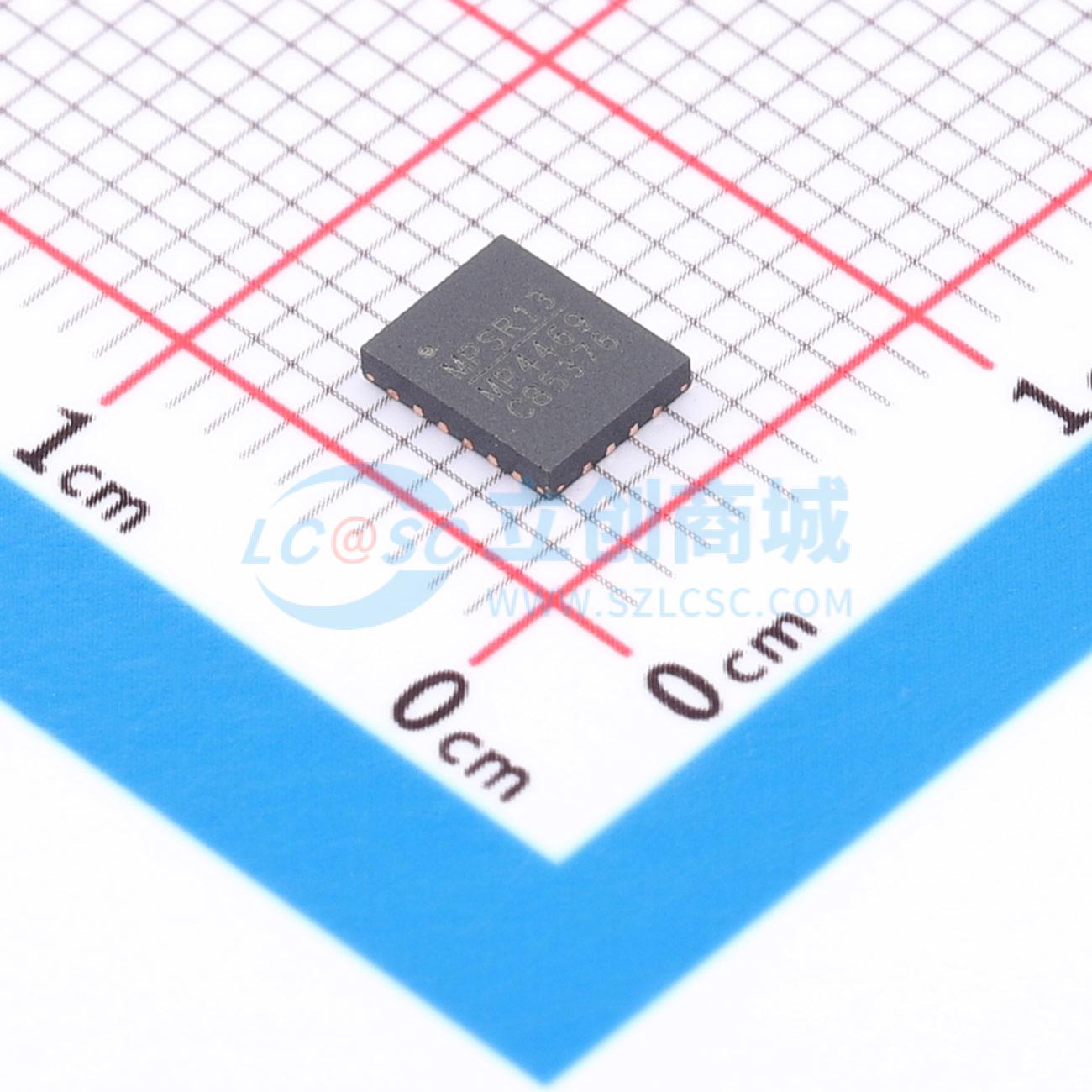

MPQ4469GV-AEC1-Z

降压型 5A 3.3V~36V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MPQ4469GV-AEC1-Z
商品编号: C7304528
商品封装: QFN-20(4x5)
包装方式: 编带
商品毛重: 13.07克(g)

商品参数

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；频率同步；可调软启动；过流保护；工作状态指示；打嗝限流

商品概述

MPQ4469是一款降压型开关稳压器，集成了内部高端功率MOSFET，开关频率可在350kHz至2.5MHz之间配置。它采用电流模式控制，可实现快速环路响应，能提供高达5A的高效输出电流。 3.3V至36V的宽输入范围适用于汽车输入环境中的各种降压应用。由于其极低的静态电流，该器件非常适合电池供电的应用。 MPQ4469采用AAM（先进异步调制）模式，通过降低开关频率来减少开关和栅极驱动损耗，从而在轻载条件下实现高效率。标准特性包括软启动（SS）、外部时钟同步、使能（EN）控制和电源正常（PG）指示。该器件还具备高占空比和低压差模式，适用于汽车冷启动工况。采用过流保护（OCP）防止电感电流失控。打嗝模式可大幅降低短路条件下的平均电流。热关断功能确保可靠的容错运行。 MPQ4469采用QFN - 20（4mmx5mm）封装。

商品特性

3.3V至36V宽工作输入范围
5A连续输出电流
1μA低关断模式电流
10μA睡眠模式静态电流
内部110mΩ高端MOSFET
350kHz至2.5MHz可配置开关频率
可与外部时钟同步，可选同相或180°反相
电源正常指示
可配置软启动时间
100ns最小导通时间
低压差模式
过流保护和打嗝模式
轻载时采用AAM模式
采用QFN - 20（4mmx5mm）封装
符合AEC - Q100 1级标准

应用领域

汽车系统
工业电源系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.3V~36V
	输出电压	800mV~36V
	输出电流	5A
	开关频率	2.5MHz
	工作温度	-40℃~+125℃@(TJ)
