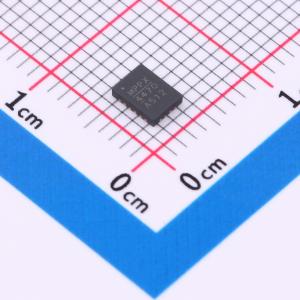

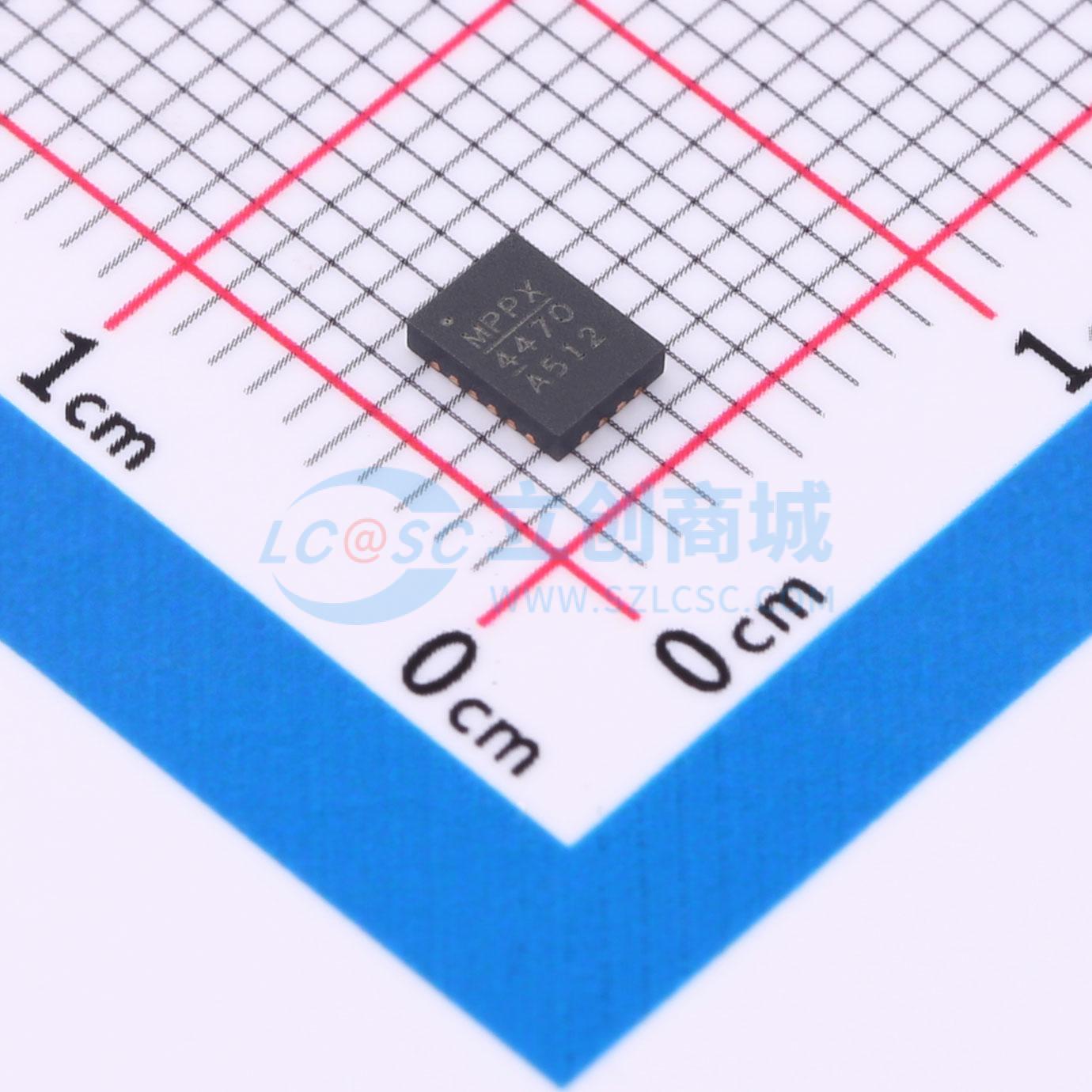

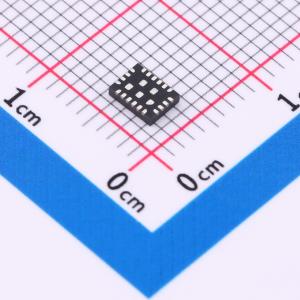

温馨提醒：图片仅供参考，商品以实物为准

MPQ4470AGL-AEC1-Z

高效、快速瞬态同步降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入30V以上，3A以上(大电流)方案，
品牌名称: MPS(芯源)
商品型号: MPQ4470AGL-AEC1-Z
商品编号: C7304530
商品封装: QFN-20(3x4)
包装方式: 编带
商品毛重: 0.32克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(3)3A以上-(大电流)方案

商品参数

商品概述

MPQ4470/4470A 是一款完全集成的高频同步整流降压开关模式转换器。它提供了一种非常紧凑的解决方案，可在宽输入电源范围内实现 5A 连续输出电流，并具有出色的负载和线性调节能力。它还能在宽输入电源和负载范围内提供快速瞬态响应和良好的稳定性。MPQ4470/4470A 在宽输出电流负载范围内高效运行。 MPQ4470 具备完整的保护功能，包括短路保护（SCP）、过流保护（OCP）、过压锁定保护（OVP latch）、欠压保护（UVP）和热关断保护。MPQ4470A 具备与 MPQ4470 相同的保护功能，但没有过压锁定保护功能。 MPQ4470/4470A 仅需少量易于获取的标准外部元件，采用节省空间的 3mm×4mm、20 引脚 QFN 封装。

商品特性

4.5V 至 36V 宽工作输入范围
保证 5A 连续输出电流
内部集成 40mΩ 高端、20mΩ 低端功率 MOSFET
专有开关损耗降低技术
1% 参考电压
可编程软启动时间
低压差模式
100kHz 至 1MHz 开关频率
短路保护（SCP）、过流保护（OCP）、过压锁定保护（仅 MPQ4470 具备）、欠压保护（UVP）和热关断保护
输出电压可在 0.8V 至 0.9×VIN 范围内调节
采用 3mm×4mm、20 引脚 QFN 封装
符合 AEC-Q100 1 级标准

应用领域

笔记本系统和 I/O 电源
汽车系统
网络系统
工业电源
光通信系统
分布式电源和负载点（POL）系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~36V
	输出电压	-
	输出电流	5A
	开关频率	100kHz~1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	500uA
	开关管(内置/外置)	内置
	输出类型	可调
