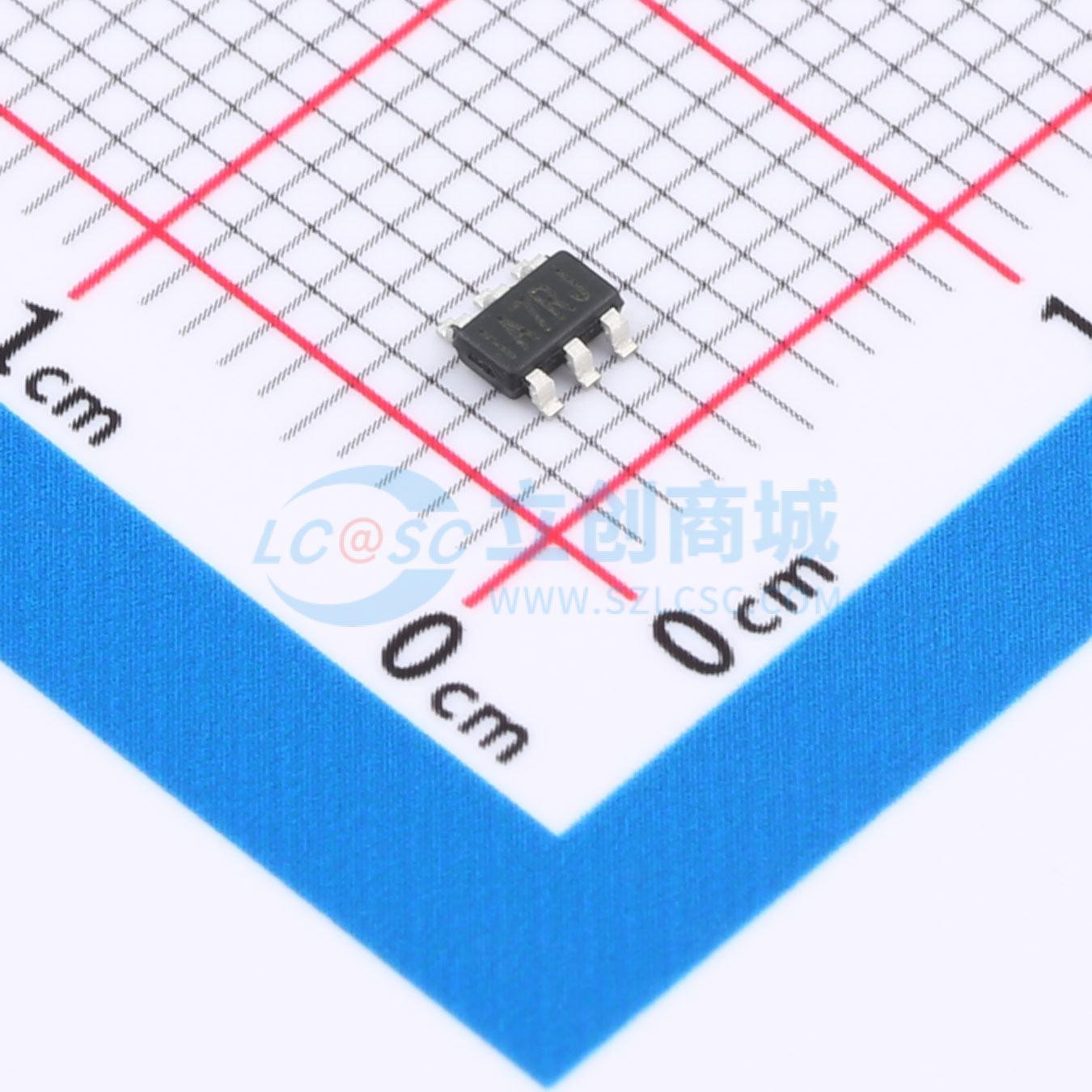

温馨提醒：图片仅供参考，商品以实物为准

MP3204DJ-LF-Z

具备开路LED保护功能的1.3MHz固定频率五路白光LED驱动器

SMT扩展库PCB免费打样

描述: 用于从单节锂离子电池驱动多达5个串联白光LED。使用电流模式、固定频率架构来调节LED电流，通过外部电流检测电阻测量。其低104mV反馈电压可降低功耗并提高效率。OV引脚监测输出电压，若因开路情况出现过压状况则关闭转换器。具备欠压锁定、限流和热过载保护功能，可防止输出过载时损坏。采用小型6引脚TSOT23封装。
品牌名称: MPS(芯源)
商品型号: MP3204DJ-LF-Z
商品编号: C7304531
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.68克(g)

商品参数

商品概述

MP3204是一款升压转换器，专为单节锂离子电池驱动多达5个串联白光LED而设计。MP3204采用电流模式、固定频率架构来调节LED电流，该电流通过外部电流检测电阻进行测量。其低至104mV的反馈电压可降低功率损耗并提高效率。OV引脚可监控输出电压，若因开路情况出现过压状况，转换器将关闭。 MP3204具备欠压锁定、电流限制和热过载保护功能，可防止输出过载时器件受损。MP3204采用小型6引脚TSOT23封装。

商品特性

内置功率MOSFET
可驱动多达5个串联白光LED
效率高达87%
固定开关频率超过1MHz
低至104mV的反馈电压
软启动/PWM调光
欠压锁定、热关断
内部电流限制
空载关断
采用TSOT23-6封装

应用领域

手机
手持电脑和个人数字助理（PDA）
数码相机
小型液晶显示器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	2.5V~6V
	开关频率	1.3MHz
	通道数	1
	输出电压	21V

	属性	参数值
	输出电流	20mA
	调光	模拟；PWM
	特性	过流保护(OCP)；过温保护(OTP)；过压保护(OVP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
