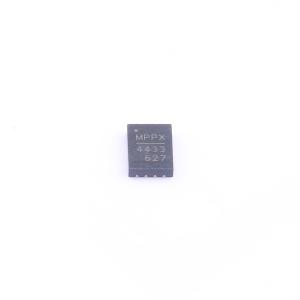

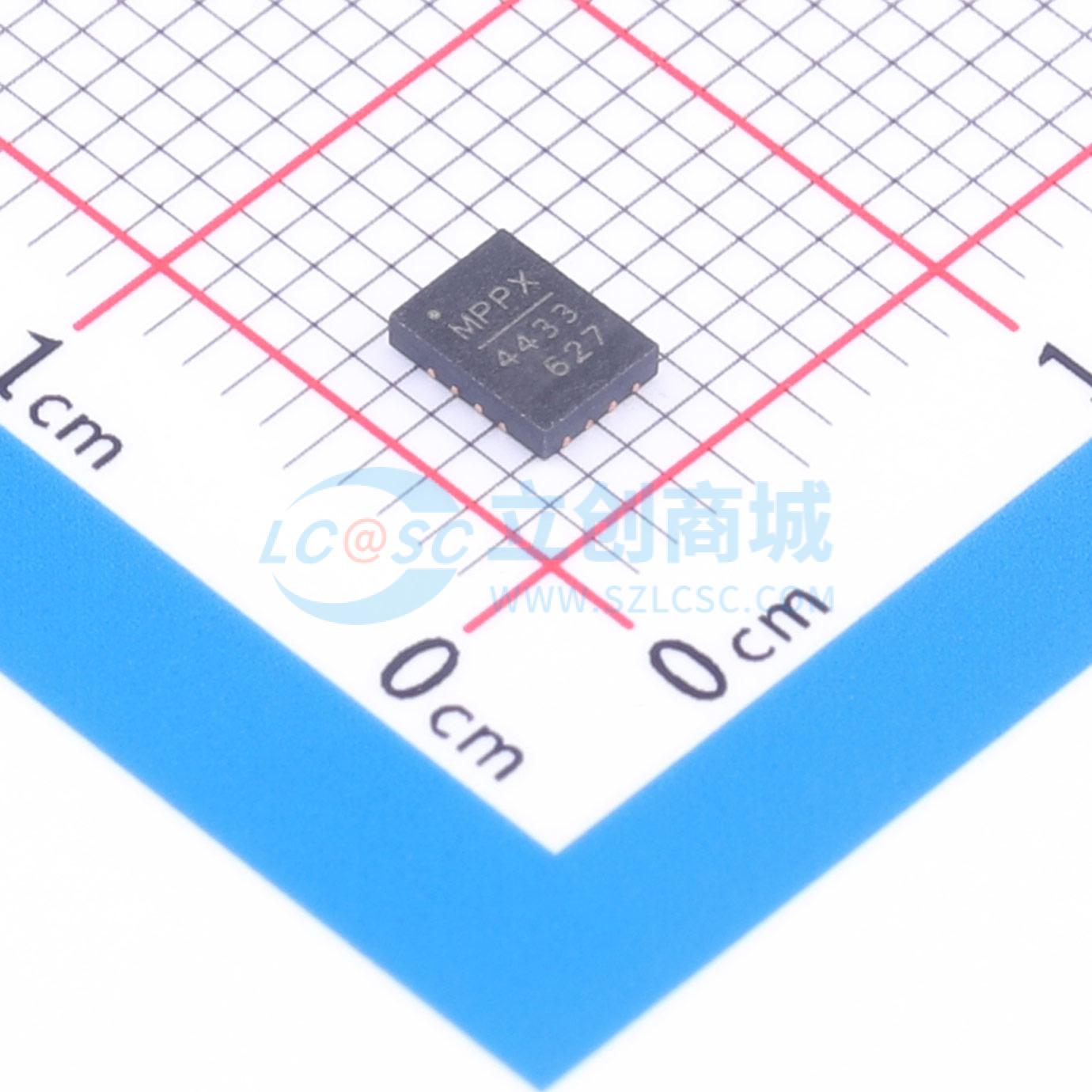

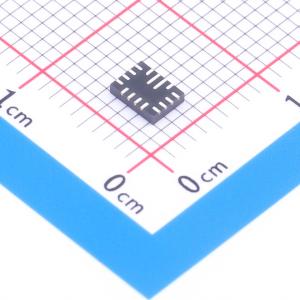

MPQ4433GL-AEC1-Z

36V,3A,低静态电流同步降压转换器

品牌名称: MPS(芯源)
商品型号: MPQ4433GL-AEC1-Z
商品编号: C7304512
商品封装: QFN-16(3x4)
包装方式: 编带
商品毛重: 0.415333克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	10uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；频率同步；可调软启动；过流保护；工作状态指示；打嗝限流

商品概述

MPQ4433是一款同步降压开关稳压器，具有可编程开关频率（350kHz至2.5MHz）以及集成的高边和低边功率MOSFET。它采用电流模式控制，可提供高达3A的高效率输出电流，并具备快速的环路响应。其3.3V至36V的宽输入电压范围适用于汽车输入环境中的多种降压应用。得益于极低的静态电流，该器件非常适合电池供电应用。MPQ4433采用先进的异步工作模式，可在轻载条件下通过降低开关频率来减少开关和栅极驱动损耗，从而实现高效率。标准特性包括软启动、外部时钟同步、使能控制和电源良好指示。高占空比和低压差模式适用于汽车冷启动工况。采用带谷值电流检测的过流保护，可防止电感电流失控。在短路条件下，打嗝模式可大幅降低平均电流。热关断功能确保了可靠且容错的操作。该器件采用QFN-16（3mm×4mm）封装。

商品特性

宽3.3V至36V工作输入范围
3A连续输出电流
1μA低关断模式电流
10μA睡眠模式静态电流
内部90mΩ高边和40mΩ低边MOSFET
350kHz至2.5MHz可编程开关频率
固定输出电压选项：3.3V、3.8V、5V
可同步至外部时钟，可选择同相或180°反相
电源良好指示器
可编程软启动时间
80ns最小导通时间
可选强制连续导通模式或异步工作模式
低压差模式
带谷值电流检测和打嗝模式的过流保护
采用QFN-16（3mm×4mm）封装
提供可润湿侧翼封装
符合AEC-Q100 1级标准

应用领域

汽车系统
工业电源系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.3V~36V
	输出电压	-
	输出电流	3A
	开关频率	350kHz~2.5MHz
	工作温度	-40℃~+125℃
