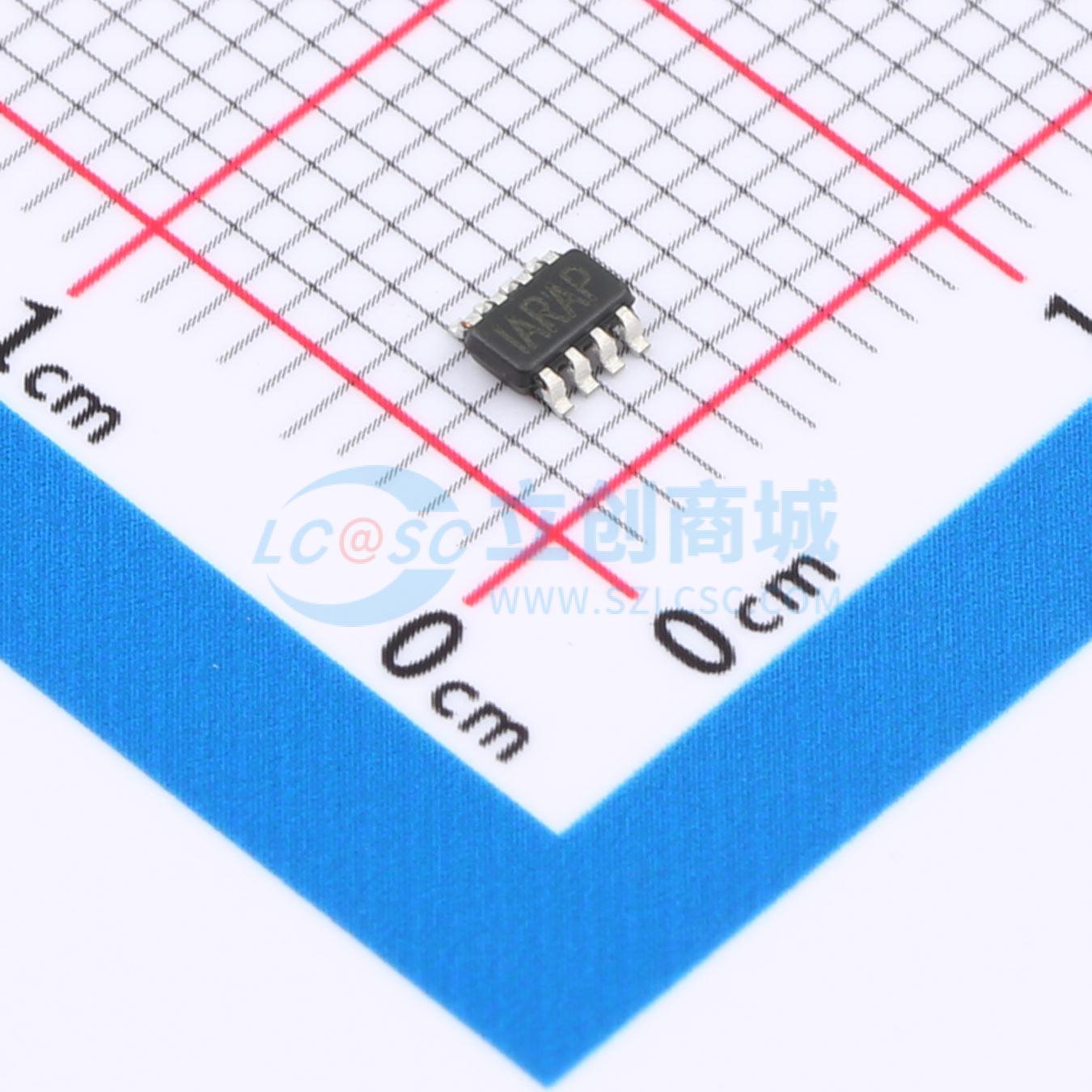

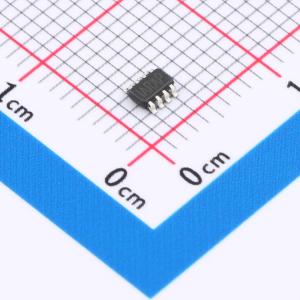

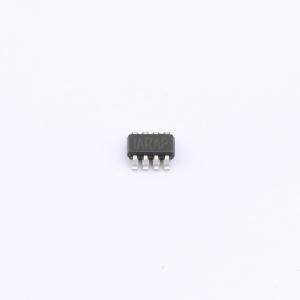

MP2223GJ-Z

18V、双通道3A/2A、540kHz同步降压转换器，采用8引脚TSOT23封装

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DCDC降压，电源输入7V~30V，1A~3A(中电流)方案，
品牌名称: MPS(芯源)
商品型号: MP2223GJ-Z
商品编号: C7304411
商品封装: TSOT-23-8
包装方式: 编带
商品毛重: 0.36克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

MP2223是一款双通道、同步整流降压开关模式转换器，内置功率MOSFET。MP2223提供了非常紧凑的解决方案，可在宽输入电源范围内实现3A/2A的连续输出电流。两个通道以180°异相方式工作，以减少输入电容并降低EMI。电流模式操作可实现快速瞬态响应并简化环路稳定。全面的保护功能包括打嗝模式过流保护（OCP）和热关断。其他特性包括轻载时的节能模式（PSM）和用于电源排序控制的独立使能控制（EN）。 MP2223仅需少量现成的标准外部元件，采用节省空间的8引脚TSOT23封装。

商品特性

4.5V至18V宽工作输入范围
通道1为70mΩ/50mΩ，通道2为100mΩ/60mΩ，低RDS(ON)内置功率MOSFET
通道1最大连续输出电流高达3A，通道2高达2A
180°异相工作
轻载节能模式
540kHz固定开关频率
过流保护（OCP）和打嗝模式过压保护（OVP）
热关断
两个通道输出均可从0.8V开始调节
采用TSOT23 - 8封装

应用领域

笔记本系统和I/O电源
数字机顶盒
DSL调制解调器
平板电视和显示器
分布式电源系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	800mV~16.02V
	输出电流	3A；2A
	开关频率	540kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	1mA
	开关管(内置/外置)	内置
	输出类型	可调
