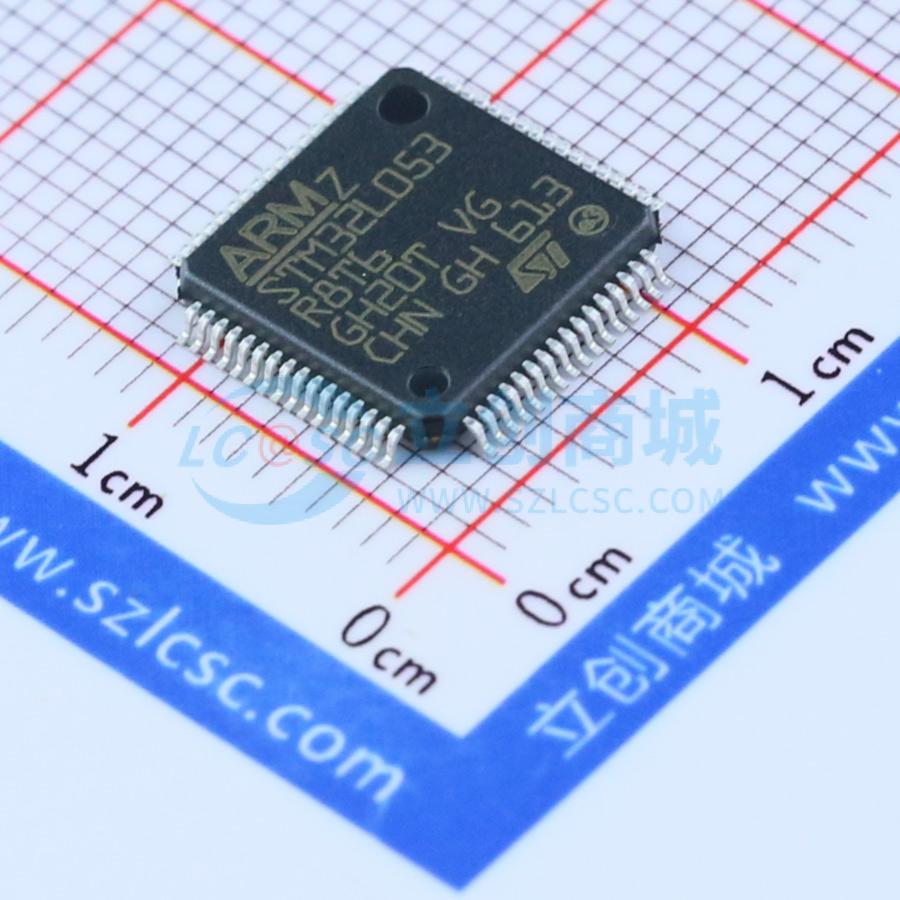

STM32L053R8T6
超低功耗Arm Cortex-M0+ MCU，具有64-KB Flash存储器、32 MHz CPU、USB和LCD
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：超低功耗平台，1.65V至3.6V电源，-40至125℃温度范围。 0.27μA待机模式（2个唤醒引脚）。 0.4μA停止模式（16个唤醒线）。 0.8μA停止模式 + RTC + 8KB RAM保留。 运行模式下88μA/MHz。 3.5μs唤醒时间（从RAM）
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32L053R8T6
- 商品编号
- C79207
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1.913克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 32MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 64KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 8KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 2KB | |
| I/O数量 | 51 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.65V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
这是一款超低功耗微控制器，搭载ARM®32位Cortex®-M0+内核并带有MPU，支持多种低功耗模式，具备丰富的模拟和数字外设及通信接口。
商品特性
- 超低功耗平台：
- 供电电压范围1.65 V至3.6 V
- 工作温度范围-40℃至125℃
- 待机模式功耗0.27 µA（含2个唤醒引脚）
- 停止模式功耗0.4 µA（含16条唤醒线）
- 停止模式+RTC+8 KB RAM保留功耗0.8 µA
- 运行模式功耗88 µA/MHz
- 从RAM唤醒时间3.5 µs
- 从Flash存储器唤醒时间5 µs
- 内核：ARM®32位Cortex®-M0+（带MPU）
- 频率范围32 kHz至32 MHz（最大值）
- 性能0.95 DMIPS/MHz
- 复位与电源管理：
- 超安全低功耗BOR（掉电复位），含5个可选阈值
- 超低功耗POR/PDR
- 可编程电压检测器（PVD）
- 时钟源：
- 1至25 MHz晶体振荡器
- 用于RTC的32 kHz振荡器（带校准功能）
- 高速内部16 MHz工厂微调RC（±1%）
- 内部低功耗37 kHz RC
- 内部多速低功耗65 kHz至4.2 MHz RC
- 用于CPU时钟的PLL
- 预编程引导加载程序：支持USART、SPI
- 开发支持：支持串行线调试
- 最多51个快速I/O（45个I/O耐受5V）
- 存储器：
- 最多64 KB带ECC的Flash存储器
- 8 KB RAM
- 2 KB带ECC的数据EEPROM
- 20字节备份寄存器
- 防读写操作的扇区保护
- LCD驱动器：支持最多8×28段
- 支持对比度调节
- 支持闪烁模式
- 板载升压转换器
- 丰富的模拟外设：
- 12位ADC，采样率1.14 Msps，最多16通道（最低1.65 V）
- 12位单通道DAC，带输出缓冲器（最低1.8 V）
- 2个超低功耗比较器（支持窗口模式和唤醒功能，最低1.65 V）
- 最多24个电容感应通道，支持触摸键、线性和旋转触摸传感器
- 7通道DMA控制器，支持ADC、SPI、I2C、USART、DAC、定时器
- 8个外设通信接口：
- 1个USB 2.0（无晶体，支持电池充电检测和LPM）
- 2个USART（支持ISO 7816、IrDA），1个UART（低功耗）
- 最多4个SPI（16 Mbits/s）
- 2个I2C（支持SMBus/PMBus）
- 9个定时器：1个16位（最多4通道）、2个16位（最多2通道）、1个16位超低功耗定时器、1个SysTick、1个RTC、1个16位基础定时器（用于DAC）、2个看门狗（独立/窗口）
- CRC计算单元、96位ID
- 真随机数生成器（True RNG）和防火墙保护
- 所有封装均为ECOPACK®2
- 封装类型：LQFP64（10×10 mm）、LQFP48（7×7 mm）、TFBGA64（5×5 mm）
