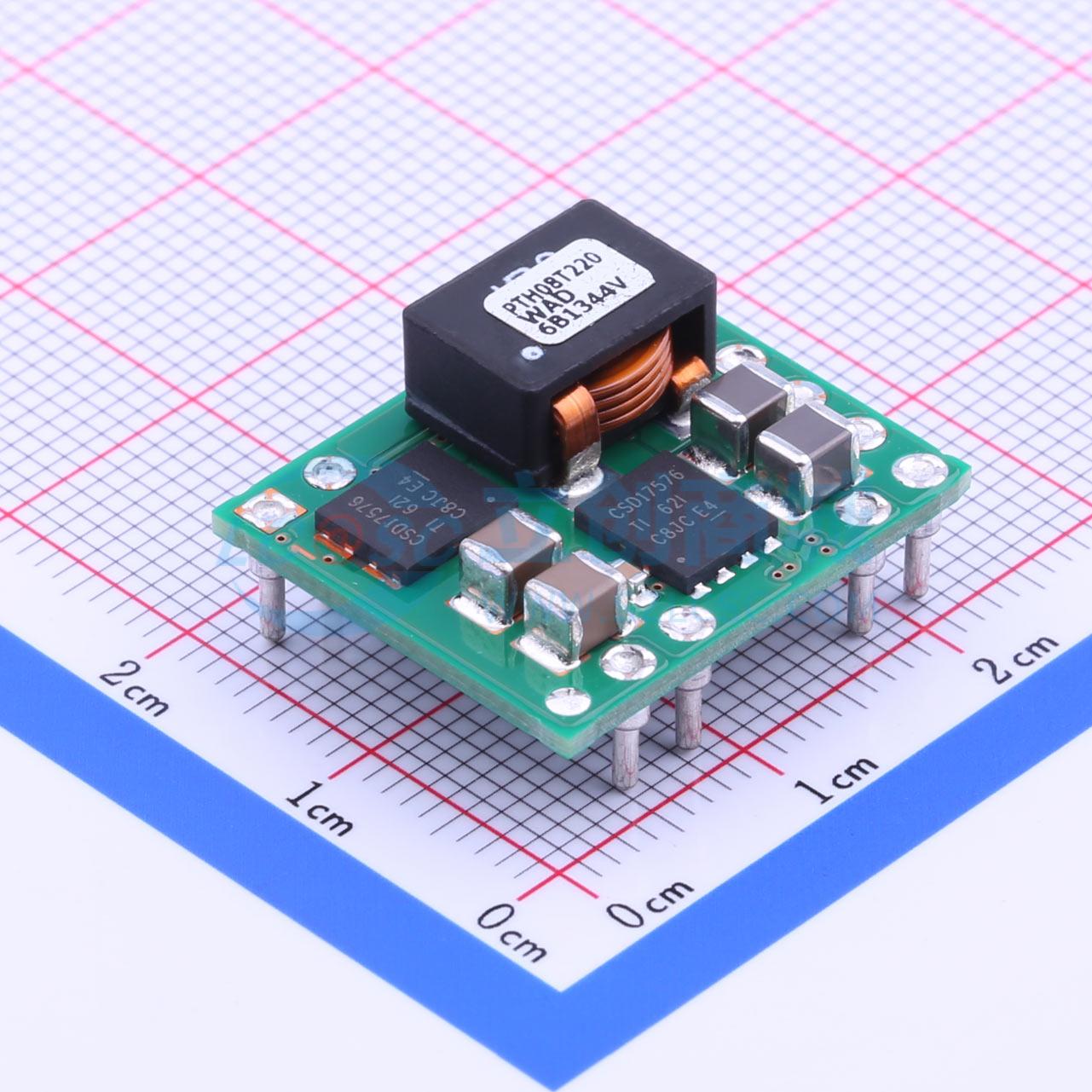

PTH08T220WAD
16-A, 4.5-V to 14-V 输入, 非隔离, 宽输出, 可调电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PTH08T220W 采用 TurboTrans 技术的 16A 输出 4.5V 至 14V 输入的非隔离宽输出调节电源模块
- 品牌名称
- TI(德州仪器)
- 商品型号
- PTH08T220WAD
- 商品编号
- C79289
- 商品封装
- DIP-11
- 包装方式
- 盒装
- 商品毛重
- 16.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 4.5V~14V | |
| 输出电压精度 | ±1.5% | |
| 输出电压(Vout) | 690mV~5.5V | |
| 输出电流(最大值) | 16A | |
| 转换效率 | 95% |
| 属性 | 参数值 | |
|---|---|---|
| 最大容性负载 | 5000uF | |
| 静态电流(Iq) | 5mA | |
| 开关频率 | 300kHz | |
| 纹波噪声 | 1mVp-p | |
| 特性 | 过流保护；过热保护；欠压保护 | |
| 工作温度 | -40℃~+85℃ |
商品概述
PTH08T220/221W 是一款高性能的16-A额定非隔离电源模块。这些模块代表了广受欢迎的PTH系列电源模块的第二代产品，具有更小的尺寸和改进的功能。PTH08T221W 优化为使用全陶瓷电容。
PTH08T220/221W 的输入电压范围为4.5 V至14 V，只需一个电阻即可将输出电压设置在0.69 V至5.5 V之间的任意值。宽输入电压范围使PTH08T220/221W 特别适合于采用松散调节的8-V至12-V中间分布总线的高级计算和服务器应用。此外，宽输入电压范围通过支持紧密调节的5-V、8-V或12-V中间总线架构来增加设计灵活性。
该模块集成了全面的功能列表。输出过流和过温关断保护可防止大多数负载故障。差分远程感应确保负载调节紧密。可调欠压锁定允许自定义开启电压阈值。Auto-Track 序列化是一项流行的功能，可以大大简化电源系统中多个模块的同时上电和下电。
PTH08T220/221W 包含新的专利申请技术TurboTrans 和SmartSync。TurboTrans功能优化了稳压器的瞬态响应，同时减少了满足目标电压偏差规格所需的外部输出电容器数量。此外，对于目标输出电容器组，TurboTrans 可以通过减少峰值电压偏差显著改善稳压器的瞬态响应。SmartSync 允许多个模块的开关频率同步，从而简化了EMI噪声抑制任务并降低了输入电容器的RMS电流需求。该模块采用双面表面贴装结构，提供低剖面和紧凑的尺寸。封装选项包括通孔和表面贴装配置，均无铅（Pb）且符合RoHS标准。
应用领域
- 复杂多电压系统
- 微处理器总线驱动器
