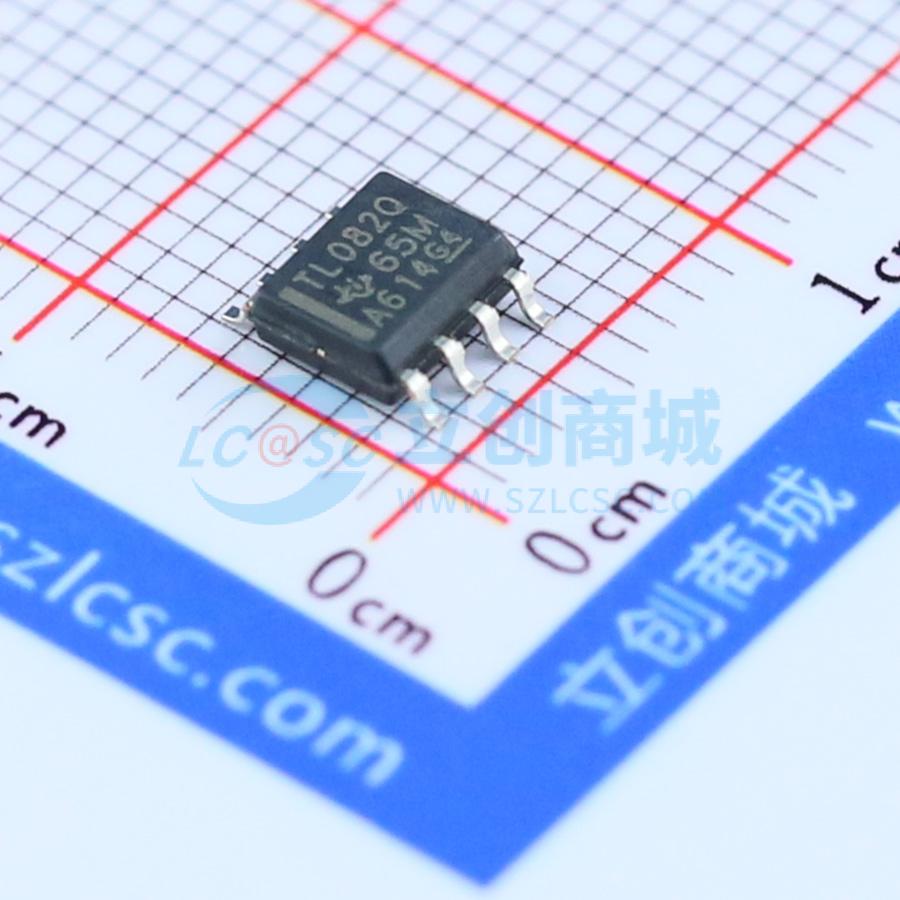

温馨提醒：图片仅供参考，商品以实物为准
TL082QDRQ1
结型场效应管输入运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TL082-Q1 汽车级、双路、30V、3MHz、13V/μs 压摆率、输入接近 V+、JFET 输入运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL082QDRQ1
- 商品编号
- C79302
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | - | |
| 增益带宽积(GBP) | 3MHz | |
| 输入偏置电流(Ib) | 20nA | |
| 输入失调电压(Vos) | 3mV | |
| 共模抑制比(CMRR) | 86dB | |
| 压摆率(SR) | 13V/us | |
| 静态电流(Iq) | 1.4mA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | - | |
| 输入失调电压温漂(Vos TC) | 18uV/℃ | |
| 输出电流 | - | |
| 工作温度 | -40℃~+125℃ | |
| 双电源(Vee ~ Vcc) | -15V~15V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 3nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 100pA |
商品概述
TL082 JFET输入运算放大器集成了匹配良好的高压JFET和双极型晶体管于单片集成电路中。该器件具有高摆率、低输入偏置电流和失调电流以及低温漂失调电压。
I-后缀的器件工作温度范围为-40°C至85°C。Q-后缀的器件工作温度范围为-40°C至125°C。
商品特性
- 适用于汽车应用
- 低功耗
- 宽共模和差分电压范围
- 低输入偏置和失调电流
- 低总谐波失真：典型值 0.003%
- 高输入阻抗：JFET 输入级
- 无锁存操作
- 高摆率：典型值 13 V/μs
- 共模输入电压范围包括 VCC+
