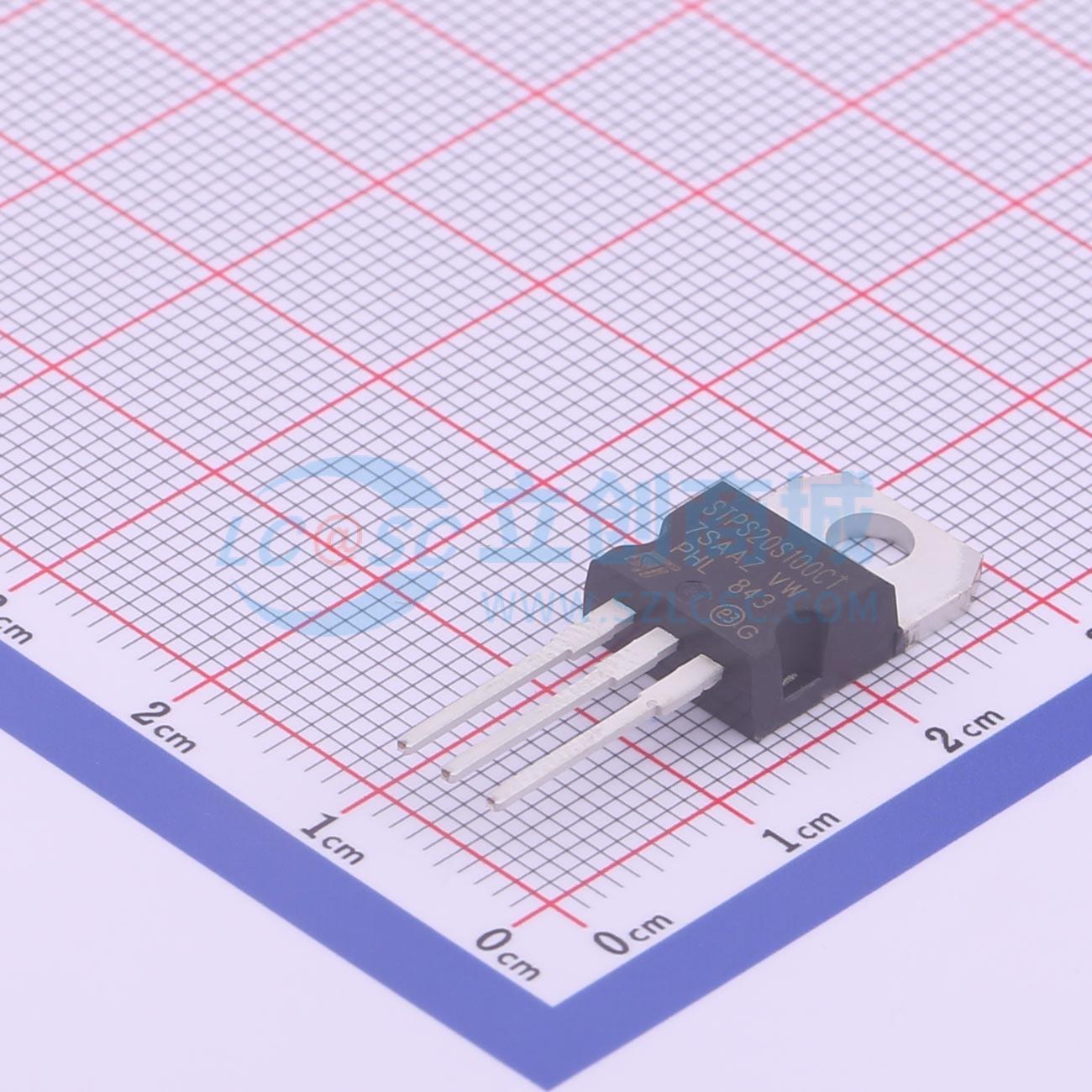

温馨提醒：图片仅供参考，商品以实物为准
STPS20S100CT
电压:100V 电流:10A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 100 V、20 A双路低漏电流功率肖特基整流器，100 V、20 A功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS20S100CT
- 商品编号
- C7241
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.74克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 850mV@10A | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 10A | |
| 反向电流(Ir) | 3.5uA@100V | |
| 非重复峰值浪涌电流 (Ifsm) | 180A |
商品概述
肖特基势垒整流器，设计用于高频微型开关模式电源，如适配器和板载DC/DC转换器。器件封装为TO-220AB、I²PAK和TO-220FPAB。环氧树脂符合UL94 V0标准。冷却方式为传导（C）。推荐扭矩值为0.4至0.6牛·米。
商品特性
- 高结温能力，适用于密闭环境中的转换器
- 高温下低漏电流
- 由于肖特基势垒，静态和动态损耗低
- 雪崩规格
- 避免单个散热器上二极管热失控的条件：dPtot/dTj < 1/Rth(j-a)
- 当同时使用二极管1和2时，二极管1的结温变化：ΔTj(diode1)=P(diode1)×Rth(j-c)(per diode)+P(diode2)×Rth(c)
- 传导损耗评估公式：P=0.62×IF(AV)+0.009IF²(RMS)
- 脉冲测试条件1：tp=5ms，δ<2%
- 脉冲测试条件2：tp=380μs，δ<2%
应用领域
- 高频微型开关模式电源（如适配器）
- 板载DC/DC转换器
