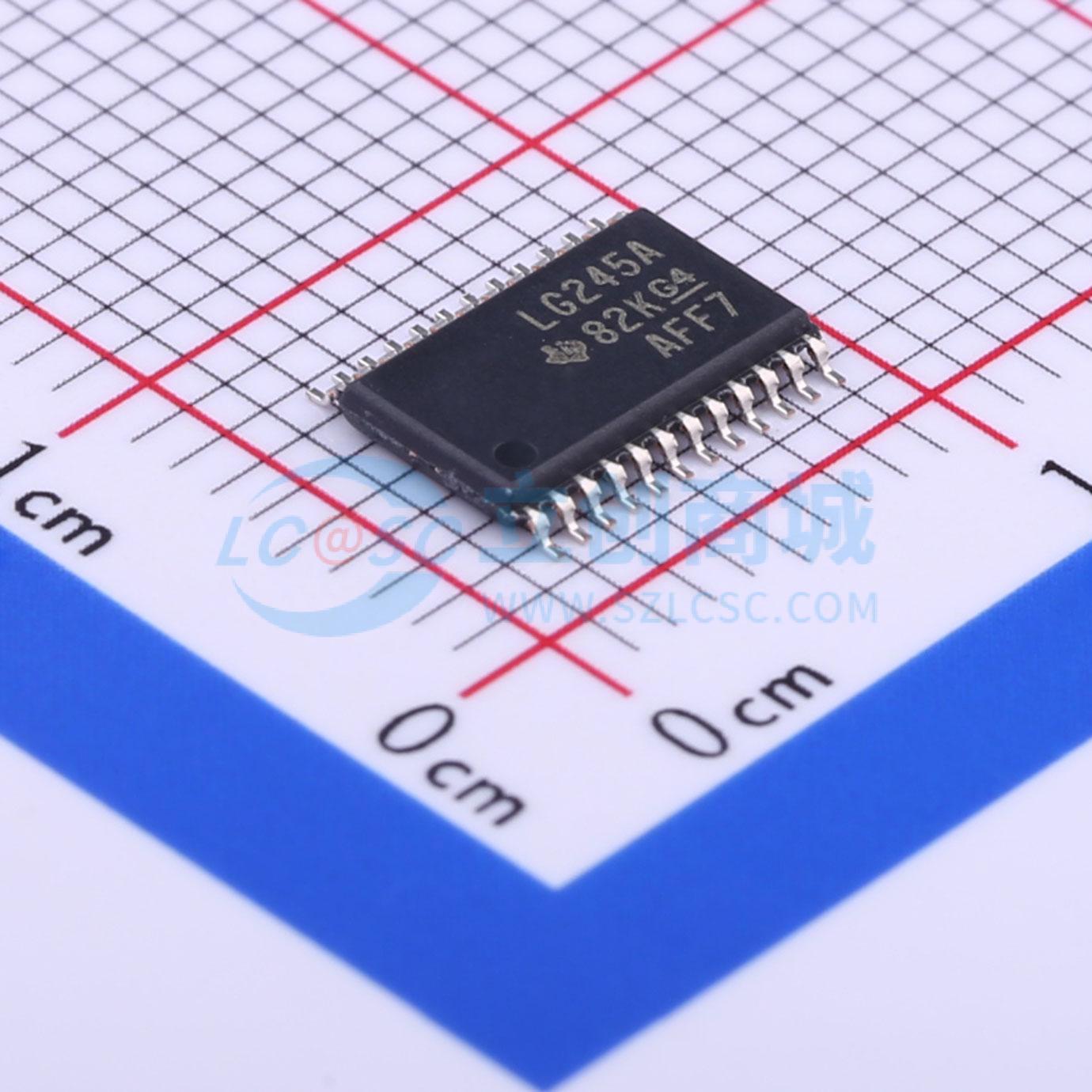

SN74LVCC4245APWR

可配置输出电压的三态输出，八路双电源总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVCC4245A 具有可调节输出电压和三态输出的八通道总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74LVCC4245APWR
商品编号: C7035
商品封装: TSSOP-24
包装方式: 编带
商品毛重: 0.141克(g)

商品参数

商品概述

这是一款8位同相双向电压转换总线收发器，型号为SN74LVCC4245A，采用双独立电源轨设计，A端口对应电源VCCA，B端口对应可配置电源VCCB，可实现不同电压环境间的双向电压转换，适用于数据总线之间的异步通信，可根据方向控制端的逻辑电平选择数据传输方向，支持输出禁用功能，可禁用器件实现总线隔离，控制电路由VCCA供电，提供DB、DW、NS、PW多种封装。

商品特性

支持双向电压转换与双向数据传输
A端口供电范围为4.5V~5.5V，B端口供电范围为2.7V~5.5V
控制输入高低电平以VCCA电压为参考
闩锁性能超过250mA，符合JESD 17标准
ESD防护性能符合JESD 22标准，满足2000V人体模型、200V机器模型、1000V带电器件模型测试要求
支持输出禁用功能，可实现总线隔离
使用时所有未使用输入必须连接至对应VCC或GND，以保证器件正常工作
需要遵循规范的上电顺序避免异常：先连接地再施加电源，先给控制侧VCCA上电，将输出使能端通过上拉电阻连接至VCCA使其随VCCA爬升，可根据数据路径方向设置方向控制端电平

应用领域

异步数据总线通信
不同电压电平系统之间的信号电平转换

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	-
	工作电压(VCCA)	4.5V~5.5V
	工作电压(VCCB)	2.7V~5.5V
	元件数	1

	属性	参数值
	每个电路通道数	8
	输出类型	三态
	工作温度	-40℃~+85℃
	功能特性	输出使能高阻
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	接口类型	-
	芯片类型	电平转换器
