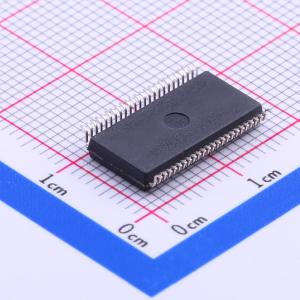

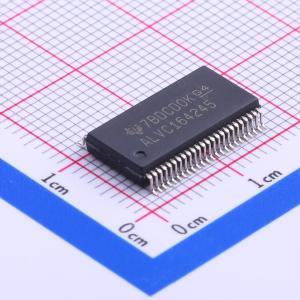

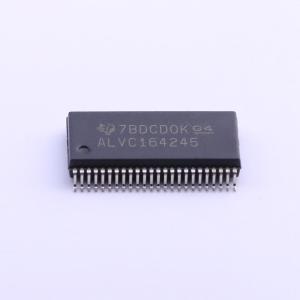

温馨提醒：图片仅供参考，商品以实物为准

SN74ALVC164245DLR

带三态输出的16位2.5-V至3.3-V/3.3-V至5-V电平转换收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ALVC164245 具有三态输出的 16 位 2.5V 至 3.3V/3.3V 至 5V 电平转换收发器
品牌名称: TI(德州仪器)
商品型号: SN74ALVC164245DLR
商品编号: C9364
商品封装: SSOP-48-300mil
包装方式: 编带
商品毛重: 0.99克(g)

商品参数

商品概述

这是一款16位双八单位同相总线收发器，包含两个独立电源轨，B端口电源可设置为工作在3.3V和5V，A端口电源可设置为工作在2.5V和3.3V，可实现2.5V与3.3V环境之间、3.3V与5V环境之间的双向电平转换，设计用于数据总线之间的异步通信。控制电路由A端口电源供电，方向控制输入和输出使能输入的逻辑电平可激活B端口输出、A端口输出或将两个输出端口置于高阻模式，可实现A总线到B总线或B总线到A总线的数据传输；A、B两个端口的输入电路始终处于激活状态，必须施加高电平或低电平逻辑，以避免产生额外的电源电流。上电或掉电期间为确保高阻状态，输出使能输入需要通过上拉电阻连接到电源，电阻的最小值由驱动器的灌电流能力决定，使用时需遵循正确的上电顺序以避免异常问题，现有改进版本新型号为SN74LVC16T245和SN74LVCH16T245，可供新设计选用。

商品特性

3.3V条件下最大传播延迟为5.8ns
3.3V条件下输出驱动电流为±24mA
控制输入的高低电平以A端口电源电压为参考
闩锁性能超过250mA，符合JESD 17标准
支持双向跨电压电平转换，适配不同电压域
上电掉电过程可维持输出高阻状态

应用领域

混合电压信号系统的电平转换
数据总线间的异步通信

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	-
	工作电压(VCCA)	2.3V~3.6V
	工作电压(VCCB)	3V~5.5V
	元件数	2

	属性	参数值
	每个电路通道数	8
	输出类型	三态
	工作温度	-40℃~+85℃
	功能特性	输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器
