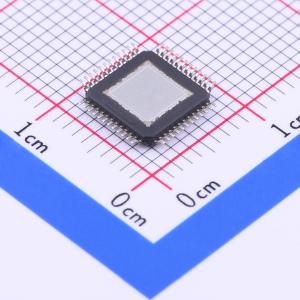

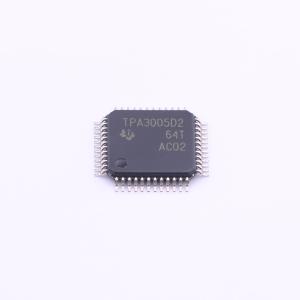

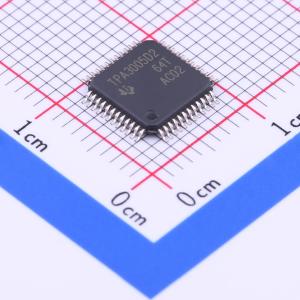

温馨提醒：图片仅供参考，商品以实物为准

TPA3005D2PHPR

6W立体声D类音频功率放大器

描述: TPA3005D2 6W 立体声、8.5V 至 18V 电源、模拟输入 D 级音频放大器
品牌名称: TI(德州仪器)
商品型号: TPA3005D2PHPR
商品编号: C9368
商品封装: TQFP-48(7x7)
包装方式: 编带
商品毛重: 0.211克(g)

商品参数

商品概述

TPA3005D2是一款6W（每通道）高效D类音频放大器，用于驱动桥接式立体声扬声器。TPA3005D2可驱动低至8Ω的立体声扬声器。TPA3005D2的高效率使其在播放音乐时无需外部散热片。放大器的增益由两个增益选择引脚控制。增益选择为15.3dB、21.2dB、27.2dB和31.8dB。输出端针对接地短路、电源短路和输出端间短路提供全面保护。热保护功能确保不会超过最大结温。这些器件内置的静电放电（ESD）保护有限。在存储或操作过程中，应将引脚短接在一起，或将器件置于导电泡沫中，以防止MOS栅极受到静电损坏。

商品特性

从12V电源向8Ω负载提供6W/通道功率，D类工作模式效率高达92%，无需散热片
8.5V至18V单电源供电
四种可选固定增益设置
差分输入可最大程度减少共模噪声
节省空间、散热增强型PowerPAD封装
热保护和短路保护
引脚排列与TPA3002D2、TPA3003D2和TPA3004D2相似

应用领域

液晶显示器和电视
一体机电脑

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道

	属性	参数值
	输出功率	6Wx2@8Ω
	工作电压	8.5V~18V
	工作温度	-40℃~+85℃
