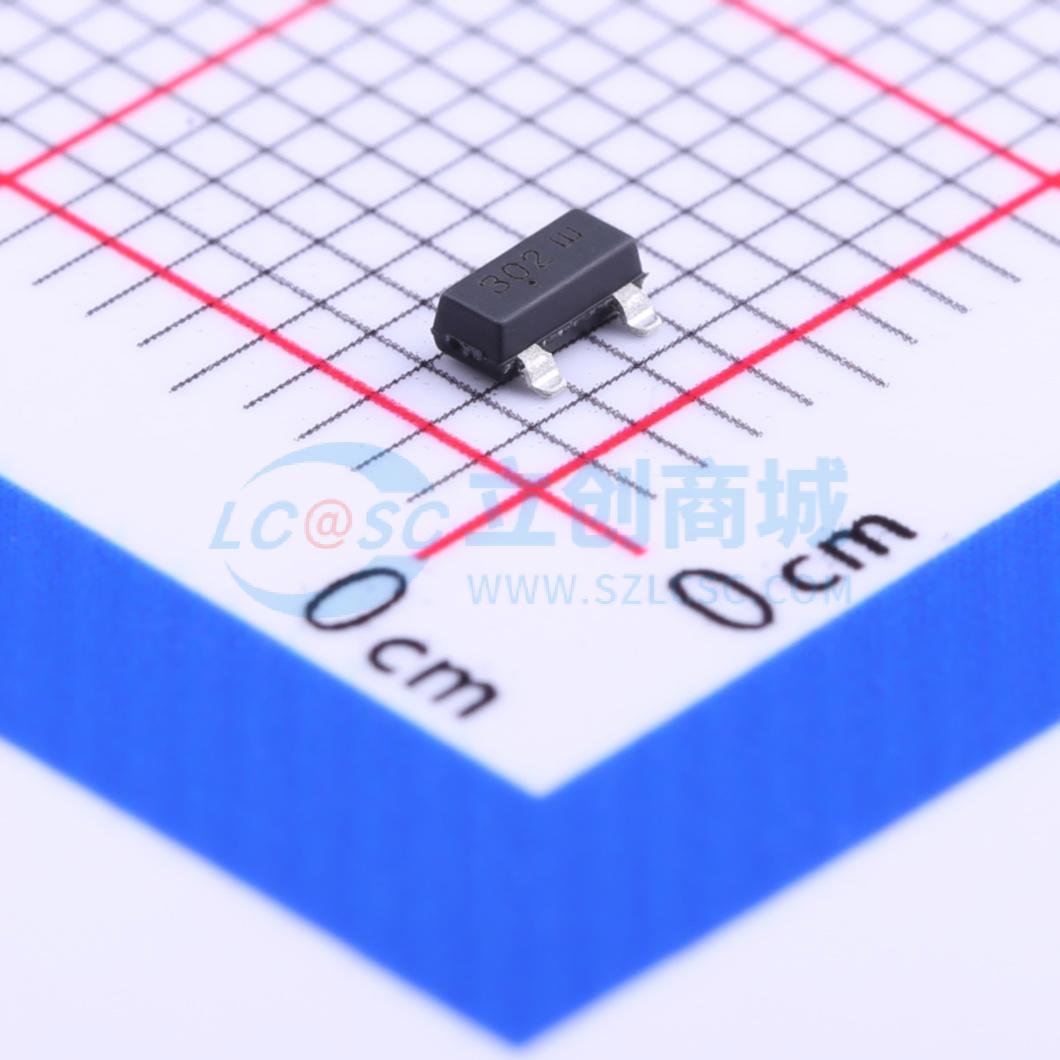

FDV302P实物图

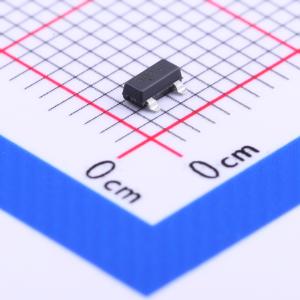

  • FDV302P商品缩略图

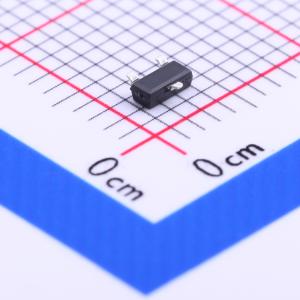

  • FDV302P商品缩略图

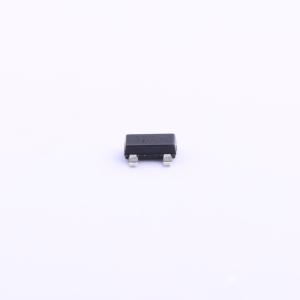

  • FDV302P商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

FDV302P

1个P沟道 耐压:25V 电流:0.12A

描述
P沟道,-25V,-0.12A,10Ω@-4.5V
品牌名称
onsemi(安森美)
商品型号
FDV302P
商品编号
C73054
商品封装
SOT-23​
包装方式
编带
商品毛重
0.03克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个P沟道
漏源电压(Vdss)25V
连续漏极电流(Id)120mA
导通电阻(RDS(on))10Ω@4.5V,0.2A
耗散功率(Pd)350mW
属性参数值
阈值电压(Vgs(th))1.5V
栅极电荷量(Qg)310pC@5V
输入电容(Ciss)11pF@10V
反向传输电容(Crss)1.4pF
工作温度-55℃~+150℃

商品概述

这款P沟道逻辑电平增强型场效应晶体管采用仙童半导体公司专有的高单元密度DMOS技术制造。这种超高密度工艺专门用于最小化导通电阻。该器件专为低电压应用而设计,可替代数字晶体管。由于无需偏置电阻,这一只P沟道场效应管可替代多个带有不同偏置电阻的数字晶体管,如DTCx和DCDx系列。

商品特性

  • -25 V,连续电流-0.12 A,峰值电流-0.5 A。VGS = -2.7 V时,RDS(ON) = 13 Ω;VGS = -4.5 V时,RDS(ON) = 10 Ω
  • 极低的栅极驱动要求,允许在3V电路中直接工作。VGS(th) < 1.5 V
  • 栅源齐纳二极管,增强ESD耐受性。人体模型>6kV
  • 采用紧凑的行业标准SOT - 23表面贴装封装
  • 用一只DMOS场效应管替代多个PNP数字晶体管(DTCx和DCDx)

数据手册PDF
