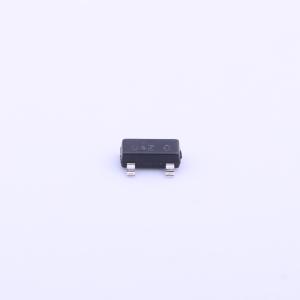

温馨提醒：图片仅供参考，商品以实物为准
FDN304PZ
1个P沟道 耐压:20V 电流:2.4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此 P 沟道 1.8V 指定 MOSFET 使用先进的低压 PowerTrench 工艺。此产品非常适用于电池管理应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDN304PZ
- 商品编号
- C73273
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 2.4A | |
| 导通电阻(RDS(on)) | 52mΩ@4.5V | |
| 耗散功率(Pd) | 500mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 20nC@4.5V | |
| 输入电容(Ciss) | 1.31nF | |
| 反向传输电容(Crss) | 106pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
NCE4953采用先进的沟槽技术，可提供出色的漏源导通电阻、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
商品特性
- 2.4 A,-20 V。RDS(ON) = 52 m Ω(VGS = -4.5 V时)
- RDS(ON) = 70 m Ω(VGS = -2.5 V时)
- RDS(ON) = 100 m Ω(VGS = -1.8 V时)
- 快速开关速度
- ESD 保护二极管
- 高性能沟槽技术,实现极低的RDS(ON)
- SuperSOT -3 在相同封装尺寸下,提供比 SOT23 更低的RDS(ON)和高 30%的功率处理能力
应用领域
- 电池管理
- 负载开关
- 电池保护
