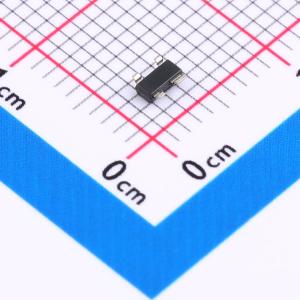

温馨提醒：图片仅供参考，商品以实物为准
CAT811TTBI-GT3
CAT811TTBI-GT3
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CAT811是一款用于监控电源的微处理器监控电路。在工业温度范围内工作的应用中，具备手动复位输入功能。 这些器件会生成一个复位信号，当电源电压低于预设阈值电平时，该信号有效，并在电源电平升至该阈值以上后至少保持140 ms。采用的基础浮栅技术——模拟EEPROM，使得提供任何定制复位阈值成为可能。提供七种行业标准阈值电平，以支持+5.0 V、+3.3 V、+3.0 V和+2.5 V系统。CAT811具有RESET推挽输出（低电平有效）。 电源上的快速瞬变会被忽略，并且保证在低至1.0 V的Vcc电平下，输出处于正确状态。 CAT811在工业温度范围（-40°C至85°C）内进行了全面规格定义，采用紧凑的4引脚SOT - 143封装。
- 品牌名称
- onsemi(安森美)
- 商品型号
- CAT811TTBI-GT3
- 商品编号
- C73274
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 简单复位/加电复位 | |
| 输出类型 | 推挽 | |
| 工作电压 | 1.2V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 3.08V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 有 | |
| 复位超时 | 140ms | |
| 工作温度 | -40℃~+85℃@(TA) | |
| 静态电流(Iq) | 6uA |
商品概述
CAT811是一款用于监控电源的微处理器监控电路。在工业温度范围内工作的应用中，CAT811可直接替代MAX811，且具备手动复位输入功能。 这些器件会生成一个复位信号，当电源电压低于预设阈值电平时，该信号有效，并在电源电平升至该阈值以上后至少保持140 ms。采用的基础浮栅技术——模拟EEPROM，使得提供任何定制复位阈值成为可能。提供七种行业标准阈值电平，以支持+5.0 V、+3.3 V、+3.0 V和+2.5 V系统。CAT811具有RESET推挽输出（低电平有效）。 电源上的快速瞬变会被忽略，并且保证在低至1.0 V的Vcc电平下，输出处于正确状态。 CAT811在工业温度范围（-40°C至85°C）内进行了全面规格定义，采用紧凑的4引脚SOT - 143封装。
商品特性
- 精确监控+5.0 V（± 5%、± 10%、± 20%）、+3.3 V（± 5%、± 10%）
- 手动复位输入
- 输出配置：低电平有效复位
- 在工业温度范围工作的应用中可直接替代MAX811
- 复位信号在VCC低至1.0 V时仍有效
- 6 μA电源电流
- 电源瞬态抗扰性
- 提供采用镀锡或镀镍钯金环保引脚镀层的SOT - 143封装
- 工业温度范围：-40°C至+85°C
- 这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准
应用领域
- 计算机、服务器、笔记本电脑和电缆调制解调器
- 无线通信
- 嵌入式控制系统
- 白色家电、功率计
- 智能仪器
- 个人数字助理和手持设备
