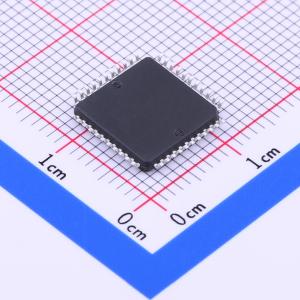

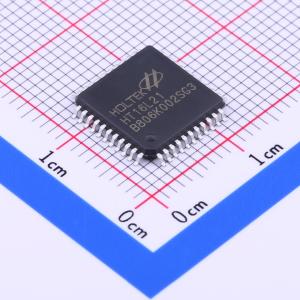

HT16L21
32x4 RAM映射式LCD驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该设备是一种内存映射和多功能LCD控制器/驱动器。其显示段为128种图案(32段和4个公共端)显示,还可在某些段引脚上支持LED驱动输出。该设备的软件配置特性使其适用于多种LCD应用,包括LCD模块和显示子系统。该设备通过两线双向I²C或三线SPI接口与大多数微处理器/微控制器进行通信。
- 品牌名称
- HOLTEK(合泰/盛群)
- 商品型号
- HT16L21
- 商品编号
- C73068
- 商品封装
- LQFP-44(10x10)
- 包装方式
- 托盘
- 商品毛重
- 2.531克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 显示配置(段) | 32段 | |
| 工作电压 | 2.4V~6V | |
| 接口类型 | I²C;3线串行接口 | |
| 占空比 | 1/4 | |
| 工作电流 | 1uA | |
| 偏压 | 1/3,1/2 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 显示配置(位) | 32x4 bit | |
| 频率 | 32kHz | |
| 静态电流 | 1uA | |
| 耗散功率(Pd) | - | |
| 功能特性 | 集成升压电路;内置振荡器 |
商品概述
HT16L21 器件是一款内存映射多功能 LCD 控制器/驱动器。该器件可显示 128 种图案(32 段和 4 个公共端)。它还能在特定段引脚上支持 LED 驱动输出。HT16L21 器件的软件配置特性使其适用于多种 LCD 应用,包括 LCD 模块和显示子系统。HT16L21 器件通过两线双向 I²C 或三线 SPI 接口与大多数微处理器/微控制器进行通信。
商品特性
- 逻辑工作电压:1.8V~5.5V
- LCD 工作电压(V_LCD):2.4V~6.0V
- 外部 V_LCD 引脚用于提供 LCD 工作电压
- 内部 32kHz RC 振荡器
- 偏置:1/2 或 1/3;占空比:1/4
- 带电压跟随缓冲器的内部 LCD 偏置生成
- 集成稳压器用于调节 LCD 工作电压:3.0V、3.2V、3.3V、3.4V、4.4V、4.5V、4.6V、5.0V
- 集成 LED 驱动器
- 支持由 IFS 引脚控制的 I²C 或三线 SPI 串行接口
- 四种可选的 LCD 帧频:64Hz、85.3Hz、128Hz 或 170.6Hz
- 32×4 位 RAM 用于存储显示数据
- 最大 32×4 像素:32 段和 4 个公共端
- 支持 SEG24~SEG31/LED7~LED0 上的两种驱动器输出模式:段/LED
- 多种闪烁模式:关闭、0.5Hz、1Hz、2Hz
- 读写地址自动递增
- 低功耗
- 采用硅栅 CMOS 工艺制造
- 封装类型:44 引脚 LQFP
应用领域
- 休闲产品
- 游戏
- 电话显示屏
- 音频组合显示屏
- 视频播放器显示屏
- 厨房电器显示屏
- 测量设备显示屏
- 家用电器
- 消费电子产品
