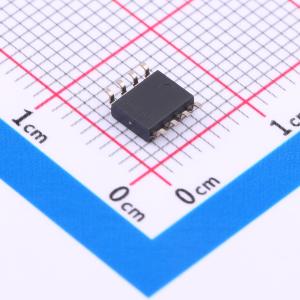

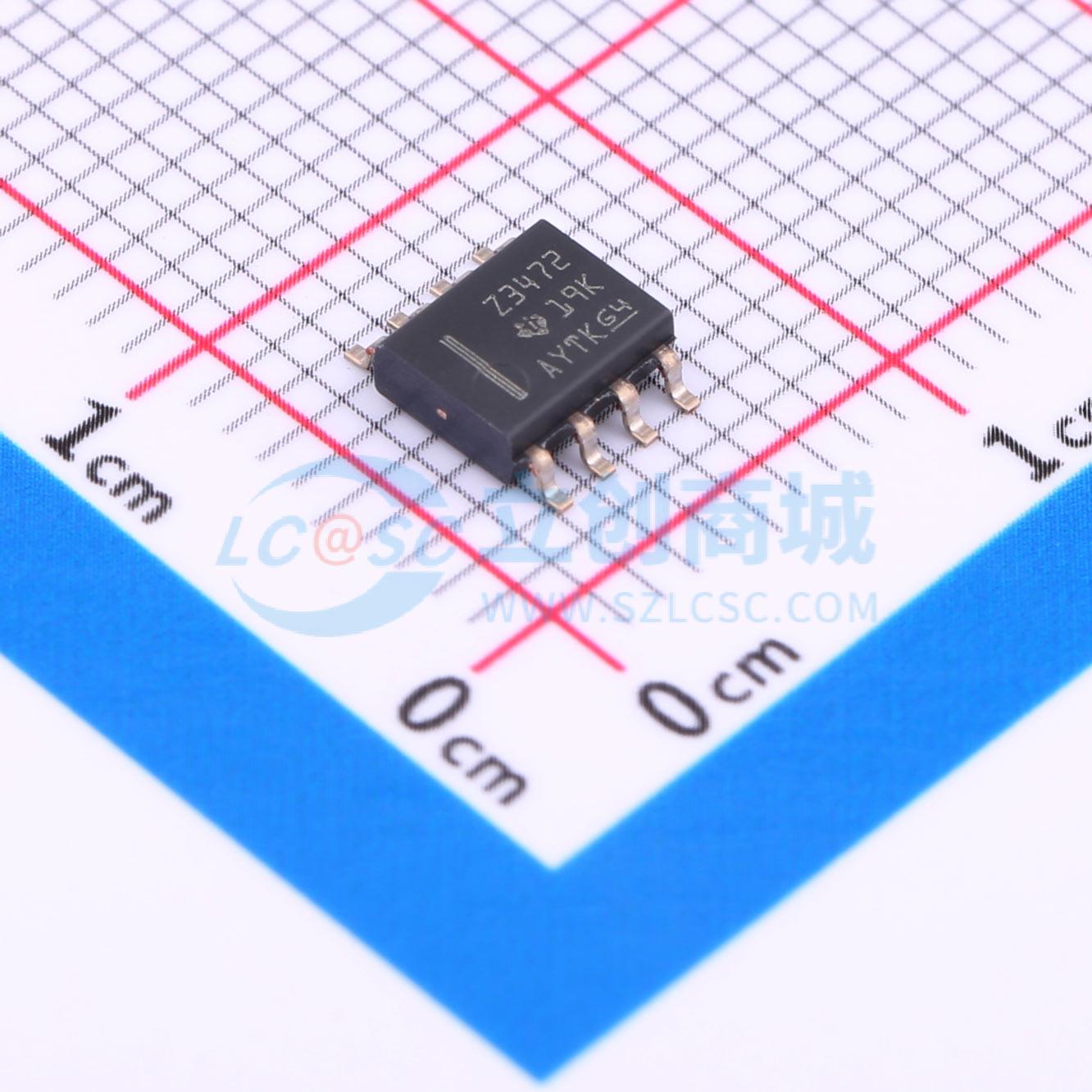

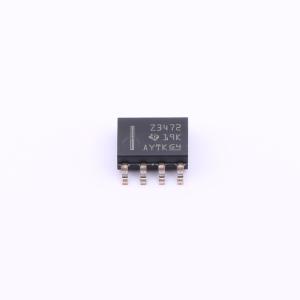

TL3472IDR
高转换速率单电源运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TL3472 双通道、36V、4MHz、10V/μs 压摆率、输入接近 V- 的运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL3472IDR
- 商品编号
- C73148
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 4MHz | |
| 输入失调电压(Vos) | 10mV | |
| 输入失调电压温漂(Vos TC) | 12uV/℃ | |
| 压摆率(SR) | 13V/us | |
| 输入偏置电流(Ib) | 700nA | |
| 输入失调电流(Ios) | 75nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 49nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 97dB | |
| 静态电流(Iq) | 3.5mA | |
| 输出电流 | 34mA | |
| 工作温度 | -40℃~+105℃ | |
| 单电源电压 | 4V~36V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
TL3472是一款运算放大器，采用双极工艺结合创新设计理念制造，无需JFET器件技术即可提供4MHz增益带宽积、13V/μs压摆率以及快速建立时间，可采用双电源供电，也适配单电源工作，其共模输入电压范围包含地电位。产品输入级为达林顿晶体管，具备高输入电阻、低输入失调电压、高增益的特点；输出级为全NPN结构，无交越失真死区，输出电压摆幅大，具备高电容驱动能力，相位裕度和增益裕度出色，开环高频输出阻抗低，源漏交流频率响应对称，可替代MC33072和MC34072运算放大器。
商品特性
- 增益带宽积为4MHz
- 压摆率为13V/μs
- 建立时间快，可达1.1μs
- 支持宽范围单电源工作，工作电压范围为4V~36V，也支持双电源工作
- 共模输入电压范围包含地电位
- 总谐波失真为0.02
- 具备大电容驱动能力，可驱动10000pF电容
- 具备输出短路保护
- 输入电阻高，输入失调电压低，增益高
- 全NPN输出级无交越失真死区，输出电压摆幅大
- 相位裕度和增益裕度出色，开环高频输出阻抗低，源漏交流频率响应对称
- 正电源电压额定值18V，负电源电压额定值-18V，差分输入电压范围±36V
- 单输入电流范围±1mA，输出电流范围±80mA
- 正电源总输入电流80mA，负电源总输出电流80mA
- 25℃及以下温度时，输出短路电流持续时间无限制
- D封装热阻为97℃/W，P封装热阻为85℃/W
- 最高工作结温为150℃
- 存储温度范围为-65℃~150℃
- TL3472C器件工作温度范围为0℃~70℃，TL3472I器件工作温度范围为-40℃~105℃
