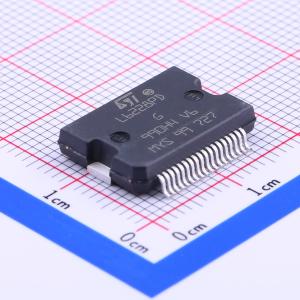

L6228PDTR

描述: 双极步进电机的L6208 DMOS驱动
品牌名称: ST(意法半导体)
商品型号: L6228PDTR
商品编号: C73163
商品封装: PowerSO-36
包装方式: 编带
商品毛重: 2.599克(g)

商品概述

L6228器件是一款采用BCD技术实现的DMOS全集成步进电机驱动器，具备非耗散过流保护功能。该技术将隔离式DMOS功率晶体管与CMOS和双极电路集成在同一芯片上。该器件包含驱动两相双极步进电机所需的所有电路，包括：双DMOS全桥、执行斩波调节的固定关断时间PWM电流控制器以及生成步进序列的相位序列发生器。L6228器件提供PowerDIP24 (20+2+2)、PowerSO36和SO24 (20+2+2)封装，其特点是在高端功率MOSFET上具备非耗散过流保护和热关断功能。

商品特性

工作电源电压范围为8至52 V
输出峰值电流为2.8 A（均方根值为1.4 A）
在结温Tj = 25 °C时，典型RDS(ON)值为0.73 Ω
工作频率高达100 KHz
非耗散过流保护
双独立固定关断时间PWM电流控制器
快速/慢速衰减模式选择
快速衰减准同步整流
用于步进电机全步和半步驱动的解码逻辑
交叉导通保护
热关断
欠压锁定
集成快速续流二极管

应用领域

双极步进电机

数据手册PDF

放大查看下载PDF

交货周期

订货3-5个工作日

购买数量

(600个/圆盘，最小起订量 1 个)

个

起订量：1 个600个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	输出电流	-

	属性	参数值
	集成开关	-
	导通电阻	730mΩ
	工作温度	-40℃~+125℃
