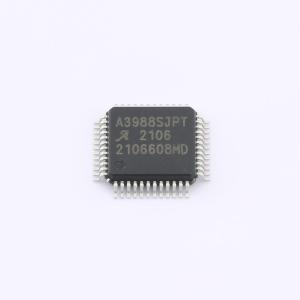

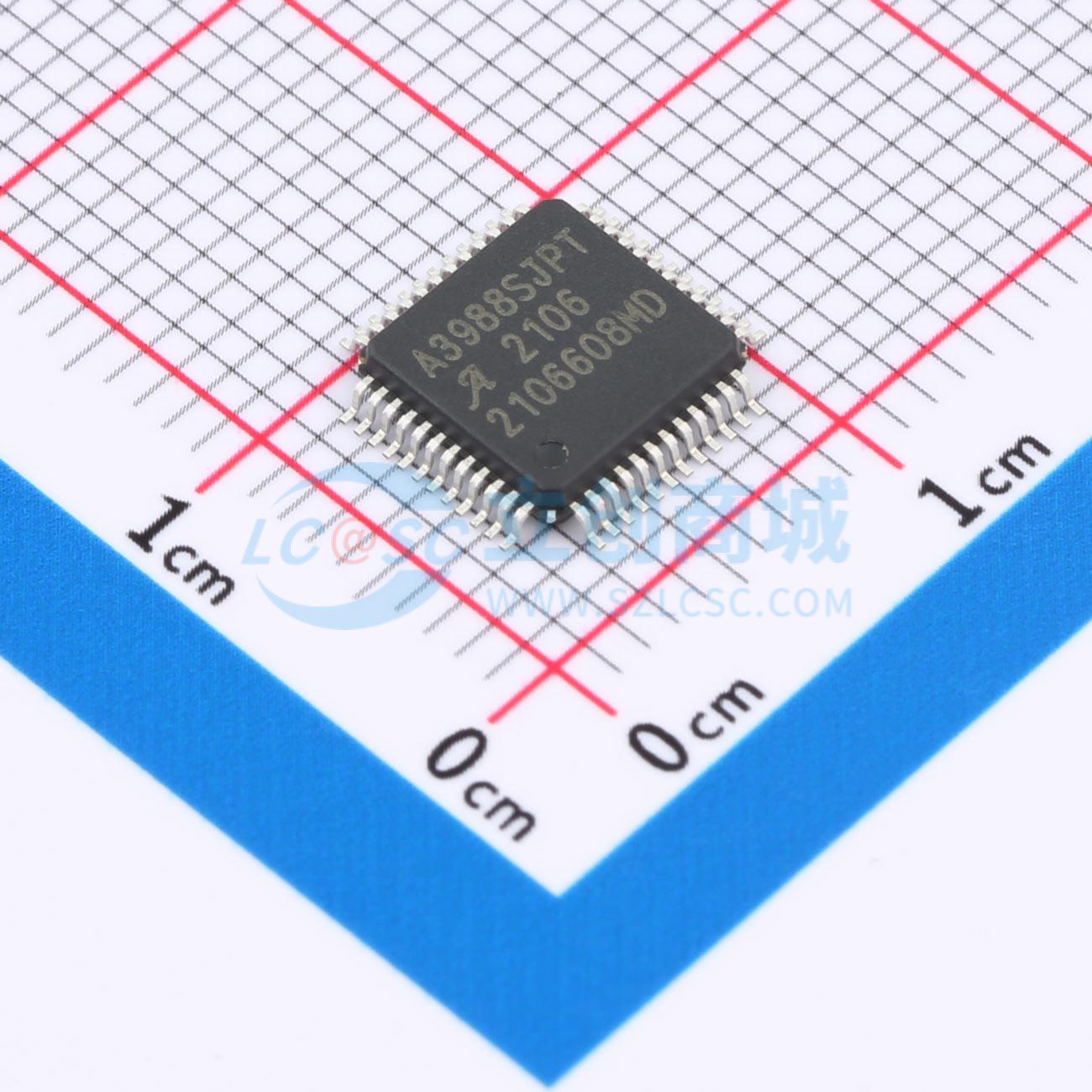

A3988SJPTR-T
四通道 DMOS 全桥 PWM 电机驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ICMOTORDRIVERPAR48LQFP
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- A3988SJPTR-T
- 商品编号
- C73061
- 商品封装
- LQFP-48-EP
- 包装方式
- 编带
- 商品毛重
- 0.54克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 3V~5.5V | |
| 电机驱动电压(Vm) | - | |
| 输出电流 | 1.2A | |
| H桥数量 | 4 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 4 | |
| 接口类型 | - | |
| 集成开关 | 是 | |
| 导通电阻 | 1.4Ω | |
| 工作温度 | -20℃~+85℃ | |
| 功能特性 | 短路保护；内置电荷泵；过流保护；上电复位；死区/直通保护；过压保护；过温保护；欠压锁定 |
商品概述
A3988是一款四路DMOS全桥驱动器，能够驱动最多两个步进电机或四个直流电机。每个全桥输出额定值为1.2A和36V。该器件包含固定关断时间脉宽调制电流调节器，以及2位非线性数模转换器，允许步进电机以全步、半步和四分之一步模式运行，直流电机则以正向、反向和滑行模式运行。PWM电流调节器采用混合衰减模式，可降低电机可闻噪声、提高步进精度并减少功耗。内部同步整流控制电路可改善PWM工作期间的功耗。保护功能包括带滞回的热关断、欠压锁定和交叉电流保护。无需特殊的加电时序。A3988提供两种封装：EV和JP，均带有外露散热焊盘以增强散热性能。EV是6mm×6mm、36引脚QFN封装，标称总高度为0.90mm。JP是7mm×7mm、48引脚LQFP封装。两种封装均为无铅设计，引脚框架镀层为100%亚光锡。
商品特性
- 36V输出额定值
- 4个全桥
- 双步进电机驱动器
- 高电流输出
- 兼容3.3V和5V逻辑电源
- 同步整流
- 内部欠压锁定
- 热关断电路
- 交叉电流保护
- 薄型QFN封装
