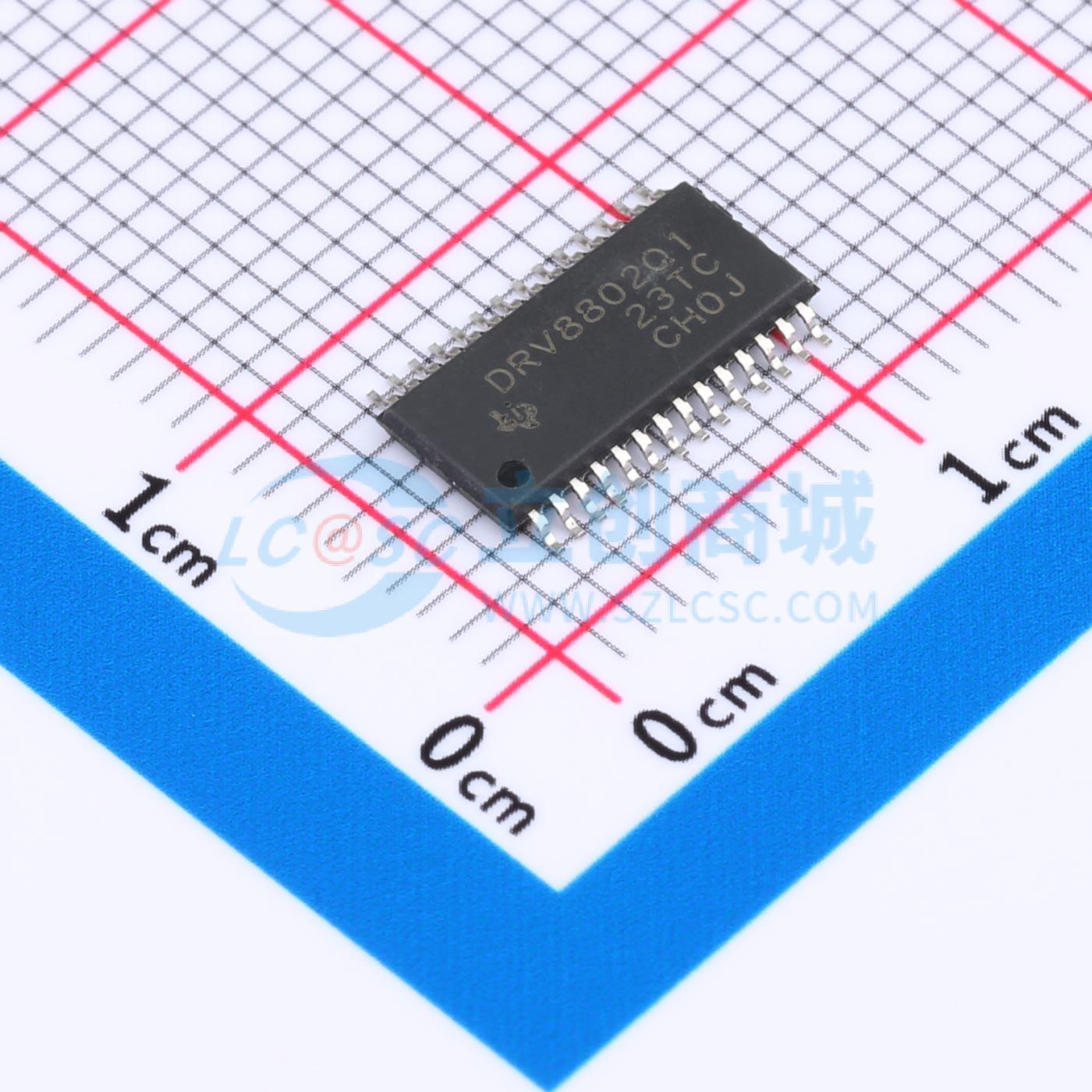

温馨提醒：图片仅供参考，商品以实物为准

DRV8802QPWPRQ1

汽车用直流电机驱动器集成电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8802-Q1 具有电流调节功能的汽车类 47V、1.6A、双通道 H 桥电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8802QPWPRQ1
商品编号: C701791
商品封装: HTSSOP-28-EP
包装方式: 编带
商品毛重: 0.181克(g)

商品参数

商品概述

DRV8802-Q1器件为汽车应用提供一个集成电机驱动器解决方案。此器件具有两个H桥驱动器，用来驱动直流电机。每个输出驱动器块由配置为H桥的N通道功率MOSFET组成，以驱动电机绕组。DRV8802-Q1器件可为每个H桥提供高达1.6A的峰值电流或1.1A的RMS输出电流（在24V与25°C下提供适当散热功能）。一个简单的并行数字控制接口与行业标准器件兼容。可对衰减模式进行设定，以便在被禁用时实现电机制动或缓动。提供针对过流保护、短路保护、欠压闭锁以及过热保护的内部关断功能。

商品特性

符合汽车应用要求，符合AEC-Q100标准
器件温度1级： -40°C至125°C的环境运行温度范围
器件人体模型(HBM)静电放电(ESD)分类等级2
器件充电器件模型(CDM) ESD分类等级C4B
双H桥电流控制电机驱动器
驱动两个直流电机
制动模式
两个绕组电流控制位支持多达4个电流级别
低金属氧化物半导体场效应晶体管(MOSFET)导通电阻
24V，25°C时1.6A最大驱动电流
内置3.3V基准输出
行业标准并行数字控制接口
8V至45V工作电源电压范围
耐热增强型表面贴装封装

应用领域

汽车制热、通风与空调控制(HVAC)
汽车用阀门
车用信息娱乐

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	电机驱动电压(Vm)	8.2V~45V
	输出电流	1.6A
	H桥数量	2

	属性	参数值
	驱动类型	双极驱动
	集成开关	是
	导通电阻	630mΩ
	工作温度	-40℃~+125℃
