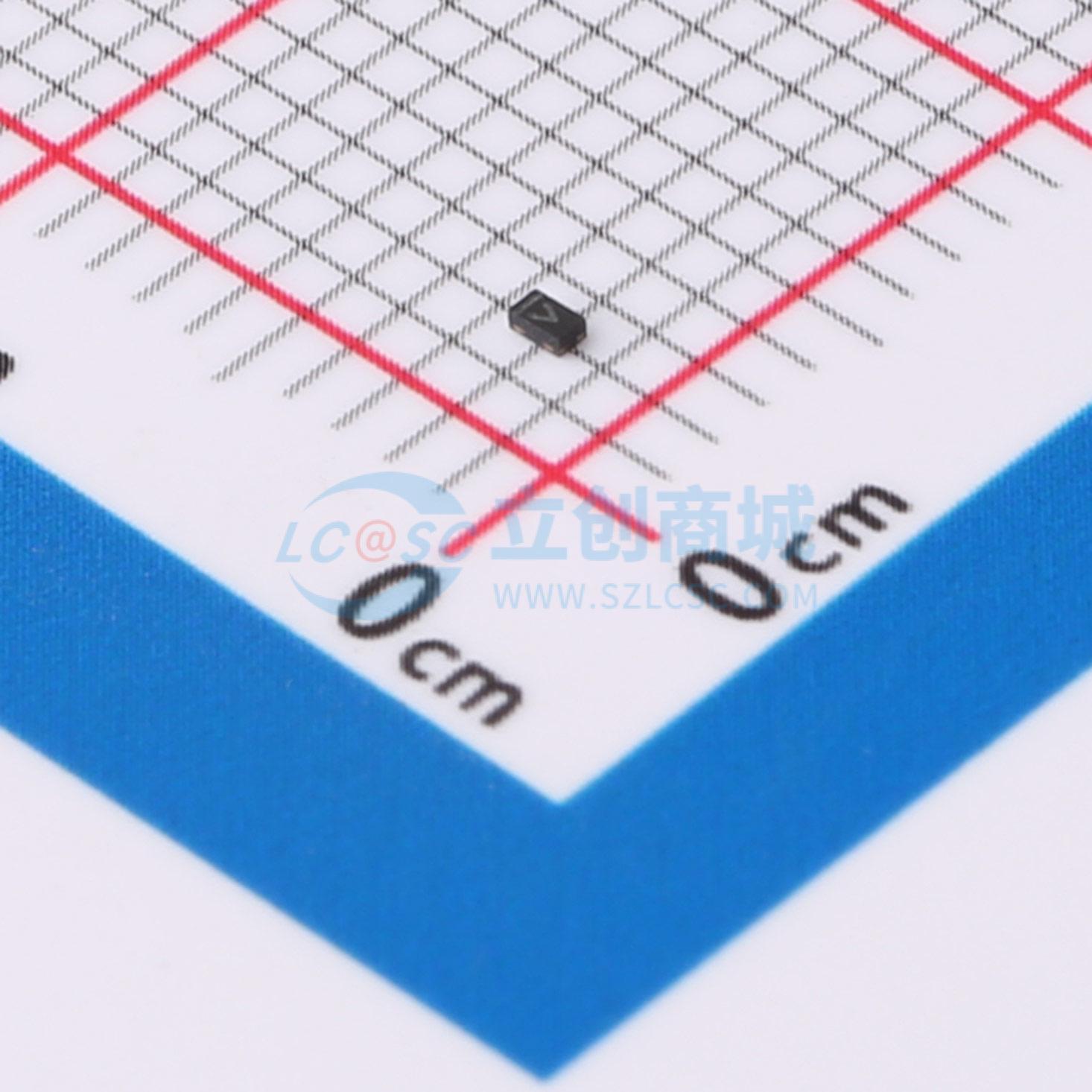

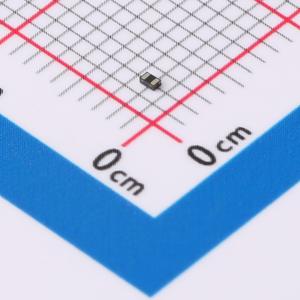

温馨提醒：图片仅供参考，商品以实物为准
ESDALC12-1T2
单向ESD 10V截止 峰值浪涌电流：1A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 数据和电力线的单线瞬态浪涌电压抑制器（TVS）
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDALC12-1T2
- 商品编号
- C669876
- 商品封装
- SOD-882T
- 包装方式
- 编带
- 商品毛重
- 0.026846克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 10V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 1A@8/20us | |
| 峰值脉冲功率(Ppp) | 50W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 14V | |
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
ESDALC12-1T2是一款单向单线路瞬态抑制二极管，专为保护便携式设备和小型化电子设备中的集成电路而设计，这些设备会受到静电放电（ESD）和电气过应力（EOS）瞬态过电压的影响。采用SOD882T封装，可最大程度减少印刷电路板（PCB）占用空间。
商品特性
- 截止电压10 V
- 单向器件
- 低钳位系数VCL/VBR
- 最小击穿电压VBR = 12 V
- 响应时间快
- 超薄封装：0.4 mm
- 低泄漏电流
- 符合RoHS标准
- 应用具有高ESD鲁棒性
- 适用于高密度电路板
- 符合IEC 61000 - 4 - 2 4级标准：15 kV（空气放电），8 kV（接触放电）
- 符合MIL STD 883G - 方法3015 - 7：3B类
应用领域
- 计算机
- 打印机
- 通信系统
- 手机及配件
- 视频设备
