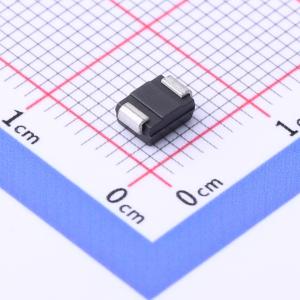

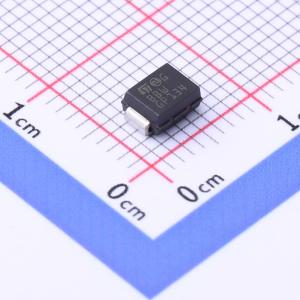

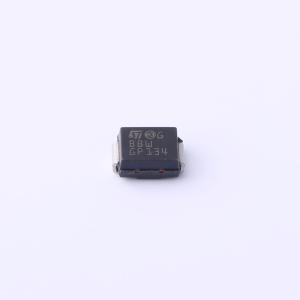

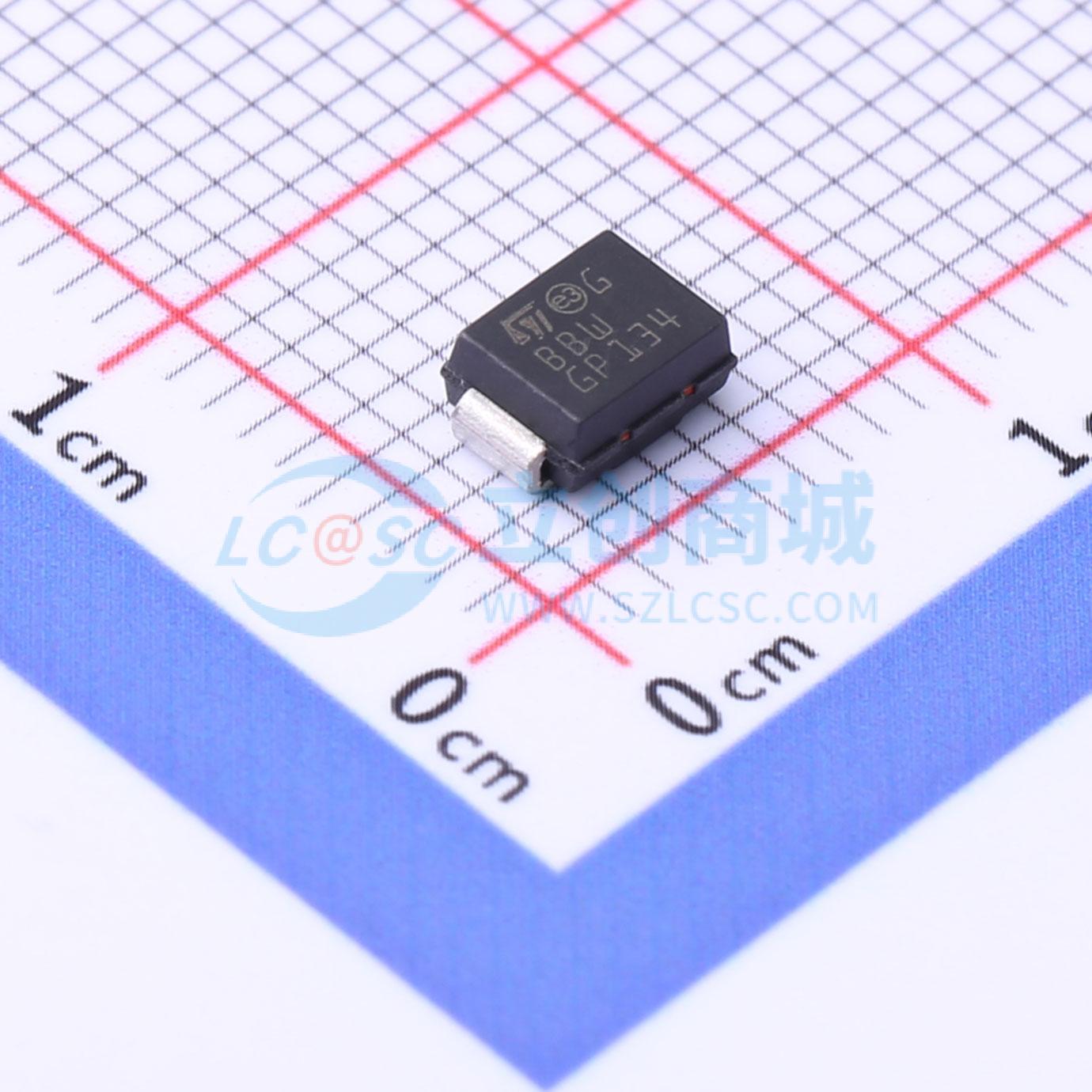

温馨提醒：图片仅供参考，商品以实物为准
SMBJ48CA-TR
双向TVS 48V截止 峰值脉冲电流：8.1A
- 描述
- SMBJ系列旨在根据IEC 61000 - 4 - 2和MIL STD 883方法3015保护敏感设备免受静电放电影响，并根据IEC 61000 - 4 - 4和5保护其免受电过应力影响。该器件通常用于防护600 W（10/1000 μs）以下的浪涌。平面技术使其适用于需要低泄漏电流和高结温以长期提供可靠性和稳定性的高端设备和开关电源。SMBJ系列采用SMB封装。
- 品牌名称
- ST(意法半导体)
- 商品型号
- SMBJ48CA-TR
- 商品编号
- C672136
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.212克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 48V | |
| 钳位电压 | 77.4V | |
| 峰值脉冲电流(Ipp) | 8.1A | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 53.3V | |
| 反向电流(Ir) | 200nA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SMBJ 系列旨在保护敏感设备免受符合 IEC 61000 - 4 - 2 和 MIL STD 883 方法 3015 的静电放电影响，以及符合 IEC 61000 - 4 - 4 和 5 的电气过应力影响。该器件通常用于防护 600W（10/1000 μs）以下的浪涌。 平面工艺使其适用于需要低漏电流和高结温以提供长期可靠性和稳定性的高端设备和开关电源。 SMBJ 系列采用 SMB 封装。
商品特性
- 峰值脉冲功率：600W（10/1000 μs）和 4kW（8/20 μs）
- 关断电压范围为 5V 至 188V
- 单极性和双极性类型
- 低漏电流：25°C 时为 0.2 μA，85°C 时为 1 μA
- 最高工作结温（Tj）：150°C
- 最高结温（Tj）下的高功率能力：高达 515W（10/1000 μs）
- 引脚表面处理：雾锡电镀
- UL94，V0 等级
- J - STD - 020 湿度敏感度等级 1
- J - STD - 002、JESD 22 - B102 E3 和 MIL - STD - 750 方法 2026 可焊雾锡电镀引脚
- JESD - 201 2 级晶须测试
- IPC7531 焊盘布局
- JEDEC 注册封装外形
- IEC 61000 - 4 - 4 4 级：4kV
- IEC 61000 - 4 - 2，C = 150pF - R = 330Ω，超过 4 级：
- 30kV（空气放电）
- 30kV（接触放电）
