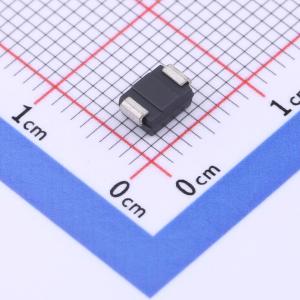

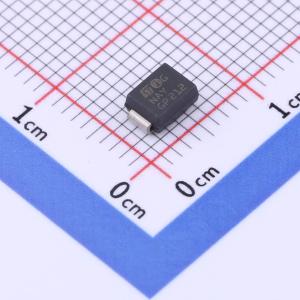

SM6T42CAY
双向TVS 36V截止 峰值浪涌电流：52A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SMB 中的汽车 600 W、36 V TVS
- 品牌名称
- ST(意法半导体)
- 商品型号
- SM6T42CAY
- 商品编号
- C672279
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 76V | |
| 峰值脉冲电流(Ipp) | 52A@8/20us | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 40V | |
| 反向电流(Ir) | 200nA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SM6TY系列旨在保护敏感的汽车电路，使其免受ISO 7637 - 2中定义的浪涌影响，并能根据ISO 10605标准抵御静电放电。 平面技术使其适用于需要低漏电流和高结温以提供长期可靠性和稳定性的高端电路。
商品特性
- 脉冲峰值功率：600 W（10/1000 μs）和4 kW（8/20 μs）
- 关断电压范围：5 V至188 V
- 单向和双向类型
- 低漏电流：25 ℃时为0.2 μA，85 ℃时为1 μA
- 最高工作结温（Tj）：150 ℃
- 在最高结温（Tj）下的高功率能力：高达515 W（10/1000 μs）
- 引脚镀层：亚光镀锡
- UL94，V0
- J - STD - 020 MSL 1级
- J - STD - 002、JESD 22 - B102 E3和MIL - STD - 750，方法2026可焊性
- 亚光镀锡引脚
- JESD - 201 2级晶须测试
- IPC7531焊盘布局
- JEDEC注册封装外形
- IEC 61000 - 4 - 4 4级：4 kV
- ISO10605、IEC 61000 - 4 - 2，C = 150 pF - R = 330 Ω，超过4级：30 kV（空气放电）30 kV（接触放电）
- ISO 10605 - C = 330 pF，R = 330 Ω，超过4级：30 kV（空气放电）30 kV（接触放电）
- ISO7637 - 2（不适用于关断电压低于电池电压的器件） 脉冲1：Vs = -150 V 脉冲2a：Vs = +112 V 脉冲3a：Vs = -220 V 脉冲3b：Vs = +150 V
