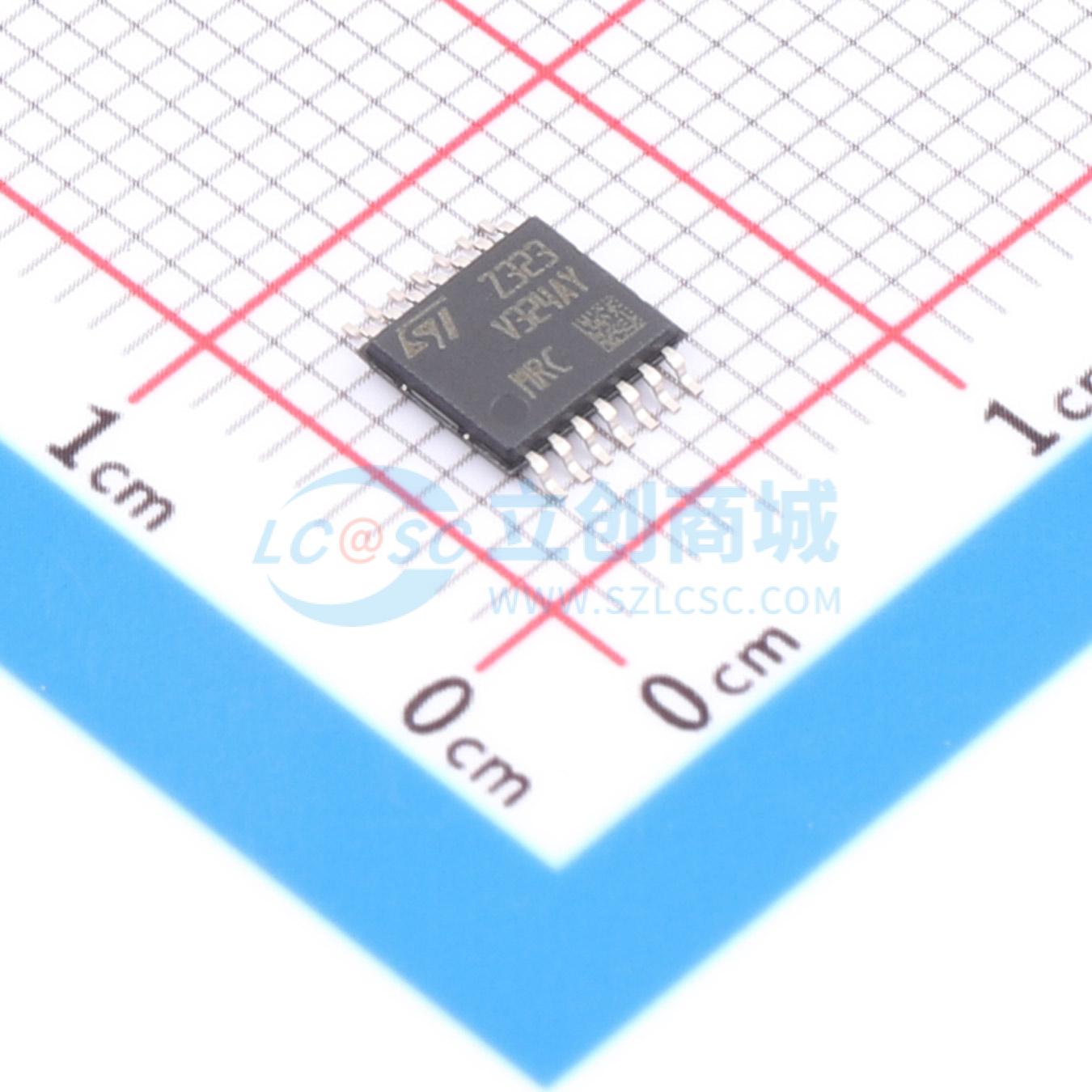

温馨提醒：图片仅供参考，商品以实物为准
TSV324AIYPT
通用低压轨到轨输入/输出运算放大器
- 描述
- 是低电压版本的LM358和LM324通用运算放大器，单版本也存在。所有器件可在低至2.5V的电压下工作，具有I/O轨到轨特性。在25℃时，共模输入电压比电源电压高200mV，在接600Ω负载电阻时，输出电压摆幅在每个轨的100mV以内。在VCC = 3V时，这些器件的增益带宽积为1.3MHz，典型输出电流能力为80mA。这些特性使TSV3xx和TSV3x4A系列非常适合有源滤波器、通用低电压应用和通用便携式设备。
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSV324AIYPT
- 商品编号
- C672310
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.171克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 7V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1.3MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 600V/ms | |
| 输入偏置电流(Ib) | 150nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 3nA | |
| 噪声密度(eN) | 27nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 420uA | |
| 输出电流 | 80mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~6V |
应用领域
- 电池供电应用
- 音频驱动（耳机驱动）
- 传感器信号调理
- 笔记本电脑/笔记本计算机
