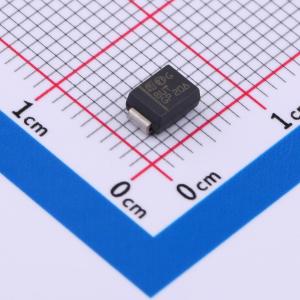

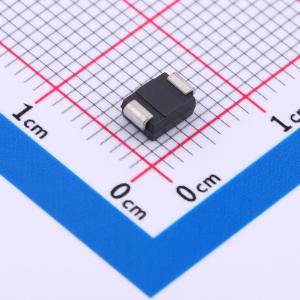

温馨提醒：图片仅供参考，商品以实物为准

SMBJ154A-TR

单向TVS 154V截止峰值浪涌电流：2.4A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SMBJ 系列旨在根据 IEC 61000 - 4 - 2 和 MIL STD 883 方法 3015 保护敏感设备免受静电放电影响，并根据 IEC 61000 - 4 - 4 和 5 保护其免受电过应力影响。该器件通常用于防护 600 W（10/1000 μs）以下的浪涌。平面技术使其适用于需要低漏电流和高结温以提供长期可靠性和稳定性的高端设备和开关电源。SMBJ 系列采用 SMB 封装。
品牌名称: ST(意法半导体)
商品型号: SMBJ154A-TR
商品编号: C672214
商品封装: SMB(DO-214AA)
包装方式: 编带
商品毛重: 0.57克(g)

商品参数

商品概述

SMBJ 系列旨在根据 IEC 61000 - 4 - 2 和 MIL STD 883 方法 3015 保护敏感设备免受静电放电影响，并根据 IEC 61000 - 4 - 4 和 5 保护其免受电过应力影响。该器件通常用于防护 600 W（10/1000 μs）以下的浪涌。平面技术使其适用于需要低漏电流和高结温以提供长期可靠性和稳定性的高端设备和开关电源。 SMBJ 系列采用 SMB 封装。

商品特性

峰值脉冲功率：600 W（10/1000 μs）和 4 kW（8/20 μs）
截止电压范围：5 V 至 188 V
单向和双向类型
低漏电流：25 ℃ 时为 0.2 μA，85 ℃ 时为 1 μA
最高工作结温（Tj）：150 ℃
在最高结温（Tj）下具有高功率能力：高达 515 W（10/1000 μs）
引脚表面处理：亚光镀锡
符合 UL94 V0 标准
符合 J - STD - 020 MSL 1 级标准
符合 J - STD - 002、JESD 22 - B102 E3 和 MIL - STD - 750 方法 2026 可焊性要求
亚光镀锡引脚
通过 JESD - 201 2 级晶须测试
符合 IPC7531 焊盘尺寸要求
符合 JEDEC 注册封装外形
符合 IEC 61000 - 4 - 4 4 级标准：4 kV
符合 IEC 61000 - 4 - 2，C = 150 pF，R = 330 Ω，超过 4 级标准：30 kV（空气放电）、30 kV（接触放电）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	154V
	钳位电压	246V
	峰值脉冲电流(Ipp)	2.4A
	峰值脉冲功率(Ppp)	600W

	属性	参数值
	击穿电压	171V
	反向电流(Ir)	200nA
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
