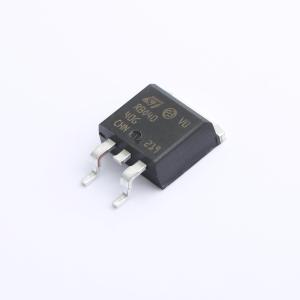

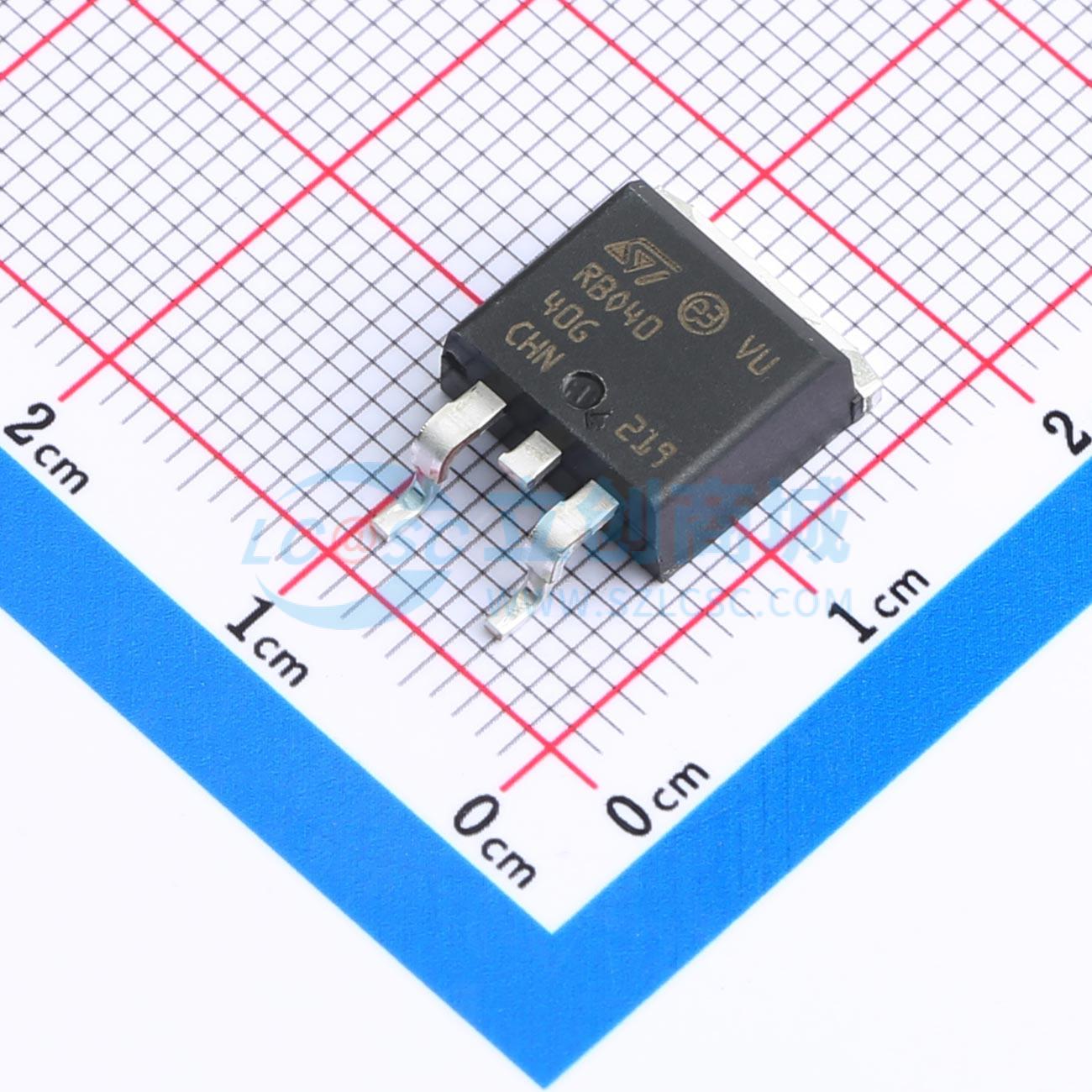

RBO40-40G-TR
双向TVS 20V截止 峰值浪涌电流：20A 37.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 电池反向和过压保护电路（RBO）
- 品牌名称
- ST(意法半导体)
- 商品型号
- RBO40-40G-TR
- 商品编号
- C672165
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.54克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 20V | |
| 钳位电压 | 40V | |
| 峰值脉冲电流(Ipp) | 37.5A；20A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1.5kW | |
| 击穿电压 | 24V | |
| 反向电流(Ir) | 100uA；100uA | |
| 类型 | TVS | |
| Cj-结电容 | 8000pF；3000pF |
商品概述
该单片式元件专为保护汽车应用中的电池反接和负载突降过电压而设计，在同一封装中提供多种功能： D1：电池反接保护 T1：负过电压钳位 T2：针对“负载突降”效应的瞬态抑制功能
RBO在同一芯片上集成了3种功能。 D1：“二极管功能”，用于防止电池反接运行。 T2：“瞬态抑制功能”，用于防止电气系统（点火、继电器等）产生的正向浪涌。 T1：电机驱动应用保护（见下文）。
商品特性
- 针对“负载突降”脉冲的保护
- 40A二极管，防止电池反接
- 单片式结构，可靠性更高
- 击穿电压：最小24 V
- 钳位电压：最大±40 V
- 符合ISO/DTR 7637标准
应用领域
- 单片式多功能保护器件（RBO）旨在保护汽车电子模块中的敏感半导体免受过电压和电池反接的影响。
- 此外，RBO电路可防止模块产生的过电压影响汽车供电网络。
- 在该应用中，电机驱动电路的一半通过“RBO”供电，从而按照其基本功能应用得到保护。
