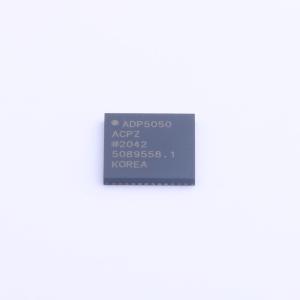

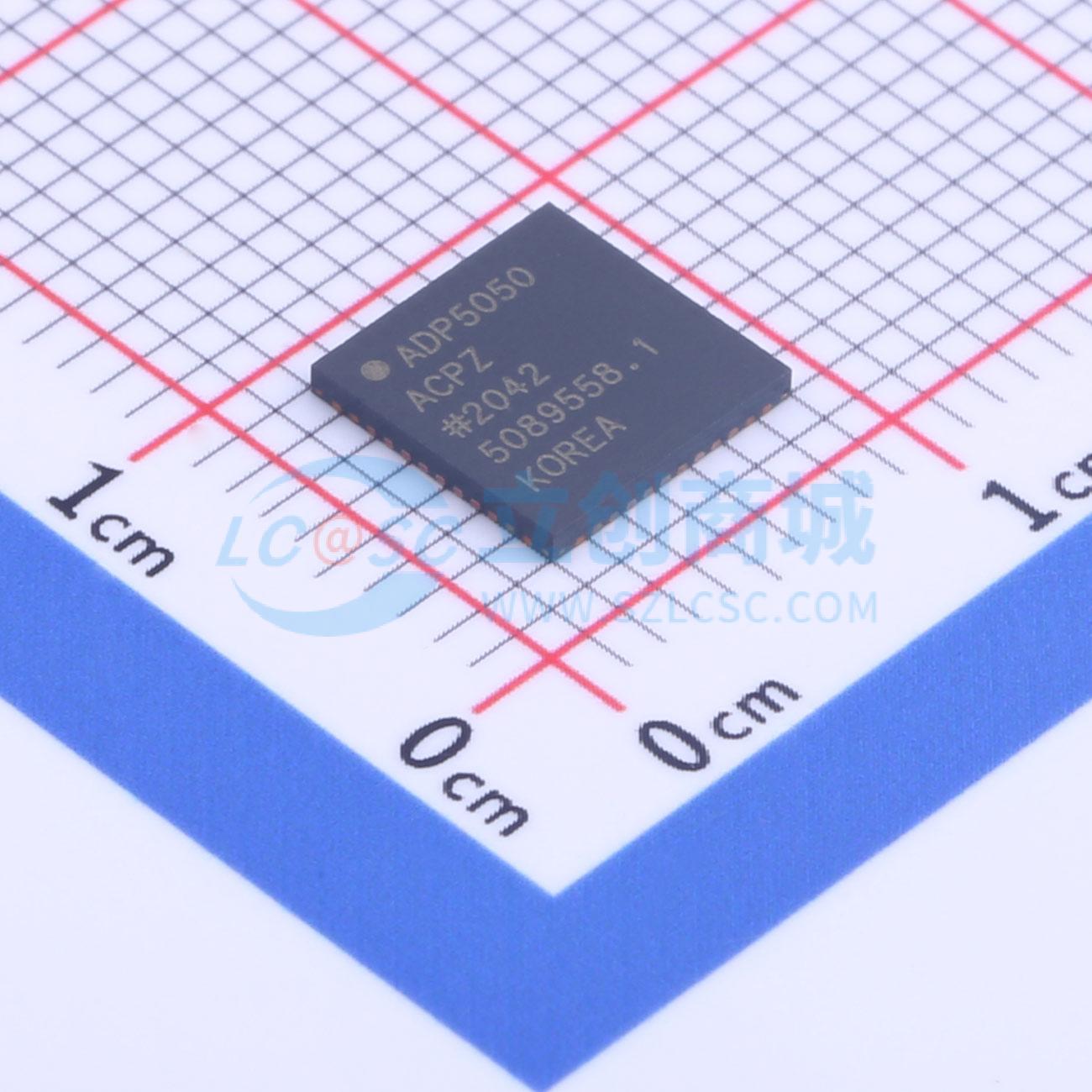

ADP5050ACPZ-R7

ADP5050 在一个48引脚LFCSP封装中集成了四个高性能降压调节器和一个200毫安低压差（LDO）调节器，满足了严苛的性能和板空间需求。支持直接连接高达15V的高输入电压，无需预调节器。

通道1和通道2集成了高端功率MOSFET和低端MOSFET驱动器。可以在低端功率器件中使用外部NFET来实现效率优化解决方案，并提供1.2A、2.5A或4A的可编程输出电流。将通道1和通道2以并联配置组合可以提供单个输出，电流可达8A。

通道3和通道4集成了高端和低端MOSFET，提供1.2A的输出电流。

ADP5050的开关频率可以编程或同步到外部时钟。ADP5050在每个通道上都包含一个精密使能引脚，以便于轻松进行电源启动顺序控制或调整欠压锁定（UVLO）阈值。

ADP5050集成了一种通用的低静态电流和低压差电压调节器，可提供高达200毫安的输出电流。

可选的I2C接口为用户提供了灵活的配置选项，包括可调和固定输出电压选项、结温过热警告、低输入电压检测以及动态电压缩放（DVS）。

• 宽输入电压范围：4.5 V 至 15 V
• 在全温度范围内输出精度为±1.5%
• 可调开关频率：250 kHz 至 1.4 MHz
• 通过工厂熔丝或I2C接口可调节/固定输出选项
• 带故障条件中断的I2C接口
• 电源调节
• 通道1和通道2：带低侧FET驱动器的可编程1.2 A/2.5 A/4 A同步降压稳压器
• 通道3和通道4：1.2 A同步降压稳压器
• 通道5：200 mA低压差（LDO）稳压器
• 单路8 A输出（通道1和通道2并联运行）
• 通道1和通道4的动态电压缩放（DVS）
• 精确使能，阈值为0.8 V
• 主动输出放电开关
• 以90°步进可编程相移
• 各通道独立选择FPWM/PSM模式
• 频率同步输入或输出
• OVP/OCP故障时可选锁定保护
• 选定通道上的电源良好标志
• 低输入电压检测
• 结温过热检测
• UVLO、OCP和TSD保护

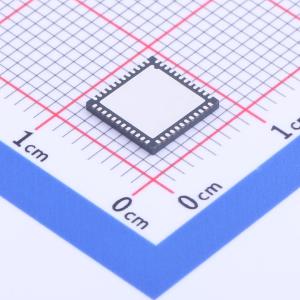

• 48引脚，7 mm x 7 mm LFCSP封装
• 结温范围：-40℃ 至 +125℃

• 小型基站
• FPGA 和处理器应用
• 安全和监控
• 医疗应用
