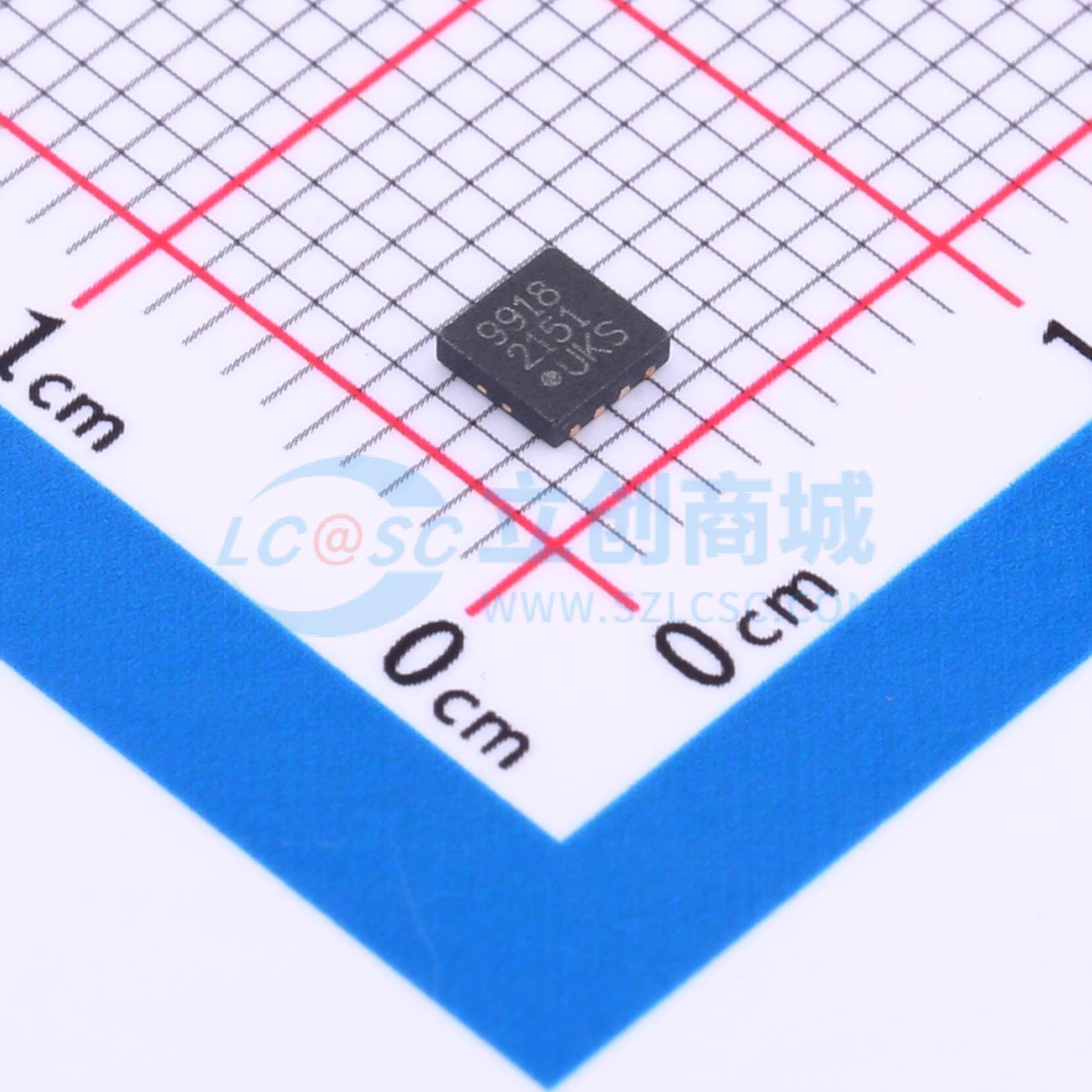

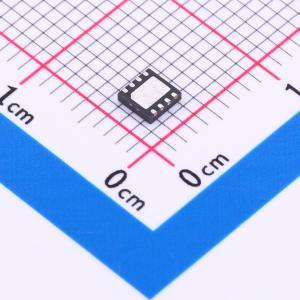

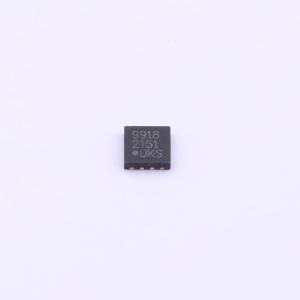

HV9918K7-G
采用高端电流检测的迟滞降压型高亮度 LED 驱动器
- 描述
- HV9918是一款PWM控制器IC，旨在采用降压拓扑驱动高亮度LED。它的输入电压范围为4.5 VDC至40 VDC，并采用滞环控制和高端电流检测电阻来设置高达700 mA的恒定输出电流。该器件非常适合需要宽输入电压范围的应用。高端电流检测和集成的电流设置电路在提供精确平均输出的同时，最大限度地减少了外部元件的数量。专用的PWM输入可实现宽亮度范围内的脉冲式LED调光。滞环控制方法确保了出色的输入电源抑制能力，以及在负载瞬变和PWM调光期间的快速响应。HV9918提供了一种模拟控制的PWM调光功能，通过在ADIM至GND之间施加低于内部2V阈值电压的外部直流电压来降低输出电流。ADIM还可以接受来自电阻分压器的输入，该分压器包括连接在ADIM和GND之间的负温度系数（NTC）热敏电阻，或连接在ADIM和VDD之间的正温度系数（PTC）热敏电阻。这提供了一种PWM热折返功能，当LED串的温度超过指定温度点时，可降低LED电流。其他特性还包括热关断保护。高达2 MHz的高开关频率允许使用小型电感器和电容器，从而最大限度地减少整个系统的空间和成本。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- HV9918K7-G
- 商品编号
- C622913
- 商品封装
- WDFN-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 4.5V~40V | |
| 通道数 | 1 | |
| 输出电流 | 700mA | |
| 调光 | PWM；模拟 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
HV9918是一款PWM控制器IC，旨在采用降压拓扑驱动高亮度LED。它的输入电压范围为4.5 VDC至40 VDC，并采用滞环控制和高端电流检测电阻来设置高达700 mA的恒定输出电流。该器件非常适合需要宽输入电压范围的应用。高端电流检测和集成的电流设置电路在提供精确平均输出的同时，最大限度地减少了外部元件的数量。 专用的PWM输入可实现宽亮度范围内的脉冲式LED调光。滞环控制方法确保了出色的输入电源抑制能力，以及在负载瞬变和PWM调光期间的快速响应。 HV9918提供了一种模拟控制的PWM调光功能，通过在ADIM至GND之间施加低于内部2V阈值电压的外部直流电压来降低输出电流。ADIM还可以接受来自电阻分压器的输入，该分压器包括连接在ADIM和GND之间的负温度系数（NTC）热敏电阻，或连接在ADIM和VDD之间的正温度系数（PTC）热敏电阻。这提供了一种PWM热折返功能，当LED串的温度超过指定温度点时，可降低LED电流。其他特性还包括热关断保护。 高达2 MHz的高开关频率允许使用小型电感器和电容器，从而最大限度地减少整个系统的空间和成本。
商品特性
- 带高端电流检测的滞环控制
- 集成40V 1Ω MOSFET
- 效率>90%
- 4.5V至40V宽输入电压范围
- LED电流精度±5%
- 高达2 MHz开关频率
- 可调恒定LED电流
- 用于PWM调光的模拟或脉冲宽度调制（PWM）控制信号
- 过温保护
- -40℃至+125℃工作环境温度范围
应用领域
- 低压工业和建筑照明
- 通用恒流源
- 标识和装饰性LED照明
- 指示灯和应急照明
