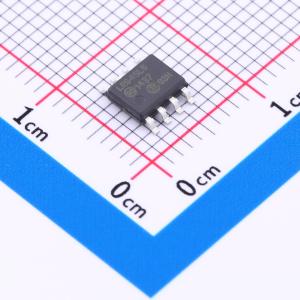

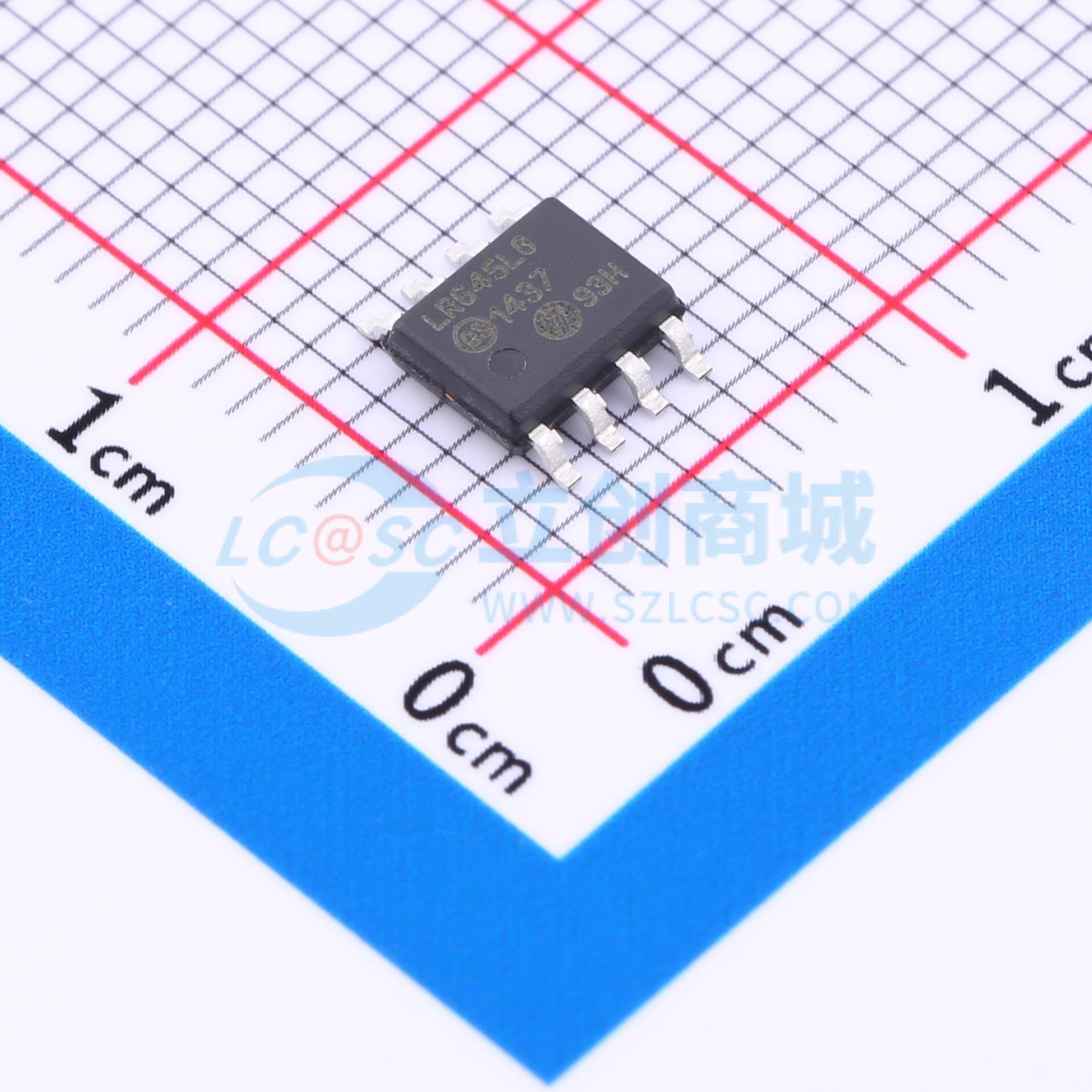

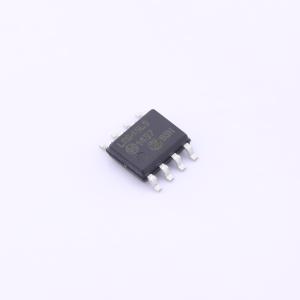

温馨提醒：图片仅供参考，商品以实物为准

LR645LG-G

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MICROCHIP(美国微芯)
商品型号: LR645LG-G
商品编号: C622923
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.4克(g)

商品参数

商品概述

LR645是一款高输入电压、低输出电流的线性稳压器，有两个版本。三端固定输出电压版本提供TO - 92、TO220和SOT - 89封装，可调电压版本提供8引脚SOIC封装。 LR645的三端版本与其他低压三端稳压器功能类似，不同之处在于它允许使用更高的输入电压。在开关模式电源（SMPS）启动电路中使用时，LR645无需使用大功率电阻。在此应用中，仅在启动期间从高压线汲取电流。启动后仅流过泄漏电流，从而将连续功耗降低至几毫瓦。可调电压版本允许将输出电压从8.0V调节到12V。该版本还可连接到外部耗尽型金属 - 氧化物 - 半导体场效应晶体管（MOSFET）以增加输出电流。与耗尽型MOSFET DN2540N5配合使用时，可实现高达150mA的输出电流。

商品特性

输入电压范围为15至450V
输出电流：连续电流高达3.0mA，峰值电流30mA
电源电流典型值为50μA
线性调整率典型值为0.1mV/V
输出电压可从8.0V调节到12V
借助外部FET可将输出电流增加至150mA

应用领域

离线式SMPS启动电路（脉冲负载）
低功耗离线式稳压器
用于嘈杂输入的稳压器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	450V
	输出电压	8V~12V
	输出电流	3mA
	电源纹波抑制比(PSRR)	60dB@(120Hz)

	属性	参数值
	静态电流(Iq)	-
	噪声	-
	特性	过热保护
	工作温度	-55℃~+150℃
	输出极性	正极
	输出通道数	1
