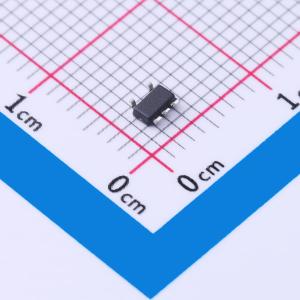

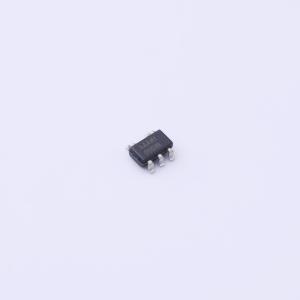

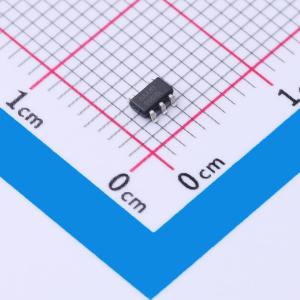

MCP1662T-E/OT

具备欠压锁定（UVLO）和开路负载保护功能的高压升压型 LED 驱动器

描述: 是一款紧凑、节省空间、固定频率、非同步升压转换器，经过优化，可通过两节或三节碱性或锂原电池、镍氢/镍镉电池或单节锂离子或锂聚合物电池以恒定电流驱动 LED 串。该器件集成了一个 36V、800 mΩ 的低端开关，该开关受 1.3A 逐周期电感峰值电流限制操作的保护。所有补偿和保护电路均集成在一起，以减少外部组件的数量。内部反馈 (VFB) 电压设置为 300 mV，用于在感应和调节 LED 电流时实现低功耗
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP1662T-E/OT
商品编号: C625337
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.044克(g)

商品参数

商品概述

MCP1662器件是一种紧凑、空间效率高的固定频率非同步升压转换器，优化用于从两节或三节碱性或锂Energizer电池、NiMH/NiCd电池，或一节锂离子或锂聚合物电池驱动恒流LED串。该器件集成了一个36V、800 mΩ的低边开关，受到1.3A逐周期电感峰值电流限制操作的保护。所有补偿和保护电路都集成在一起，以减少外部元件的数量。内部反馈（VFB）电压设置为300 mV，以在检测和调节LED电流时降低功耗。单个电阻设置LED电流。该器件具有欠压锁定（UVLO）功能，可避免在两节电池供电应用中因输入电压低或电池放电而启动。当LED串意外断开或反馈引脚短路到GND时，有过载保护（OLP）功能关闭操作。对于待机应用（EN = GND），器件停止切换，进入睡眠模式，并消耗典型的20 nA输入电流。

商品特性

36V，800 mΩ 集成开关
最高92%效率
恒流驱动LED串
1.3A峰值输入电流限制：
- 在5.0V下，4个白色LED的ILED可达200 mA
- 在3.3V下，4个白色LED的ILED可达125 mA
- 在4.2V下，8个白色LED的ILED可达100 mA
输入电压范围：2.4V至5.5V
反馈电压参考：VFB = 300 mV
欠压锁定（UVLO）：
- UVLO VIN上升：2.3V（典型值）
- UVLO VIN下降：1.85V（典型值）
睡眠模式下的典型静态电流为20 nA
PWM工作频率：500 kHz
周期电流限制
内部补偿
开路保护（OLP），在以下情况下：
- 反馈引脚短接到GND（防止LED中的过大电流）
- LED串断开（防止转换器输出和SW引脚过电压）
过温保护
可用封装：
- 5引脚SOT-23
- 8引脚2x3 TDFN

应用领域

适用于背光产品的两节和三节碱性或NiMH/NiCd白光LED驱动器
锂离子电池LED照明应用
相机闪光灯
LED手电筒和背光电流源
医疗设备
移动设备：
手持游戏设备
GPS导航系统
LCD显示器
移动DVD播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.4V~5.5V
	开关频率	500kHz
	通道数	1
	输出电压	32V

	属性	参数值
	输出电流	200mA
	调光	PWM
	特性	过流保护(OCP)；过温保护(OTP)；欠压保护(UVP)
	拓扑结构	升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
