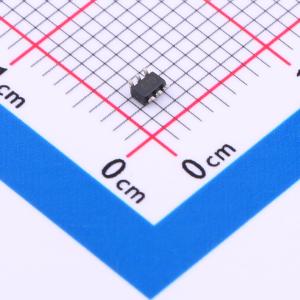

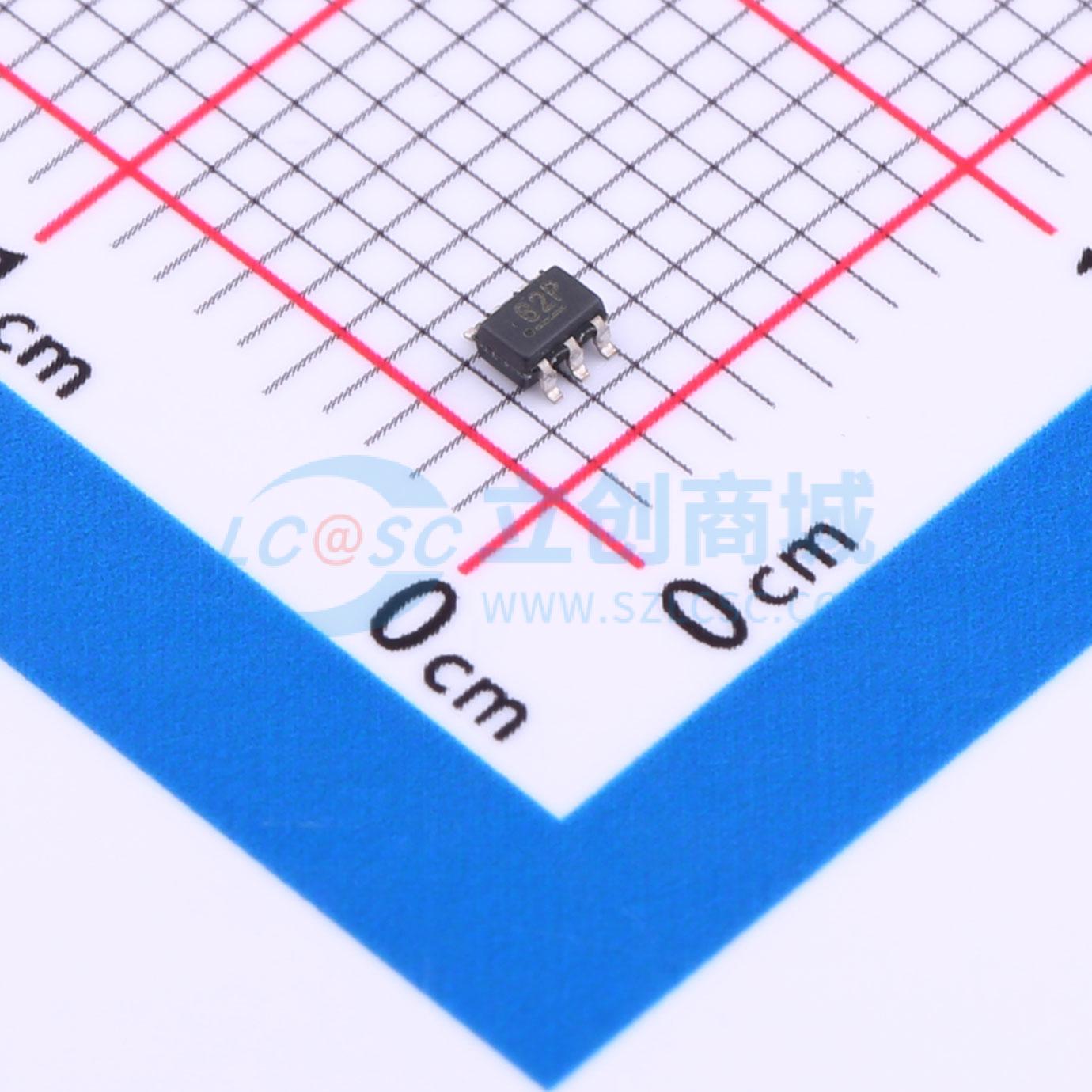

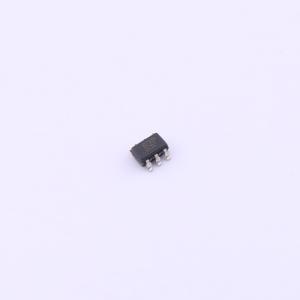

MIC2860-2PYC6-TR

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MICROCHIP(美国微芯)
商品型号: MIC2860-2PYC6-TR
商品编号: C625780
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

MIC2860 - 2P是一款高效白光LED（WLED）驱动器，旨在驱动两个WLED，显著延长低成本移动设备中便携式显示屏背光和键盘背光的电池续航时间。该架构通过消除传统电荷泵或电感升压电路中存在的开关损耗，实现了尽可能高的效率。其每个通道在30.2 mA电流下的典型压差为52 mV，这使得WLED可直接由电池驱动，消除了使用升压电路时产生的开关噪声和损耗。两个通道的典型匹配度≤±0.5%，确保在所有条件下显示屏照明均匀。WLED的亮度可通过外部电阻预设，并使用PWM接口进行调光，占空比可低至小于1%。 MIC2860 - 2P采用 Thin SOT - 23和SC - 70 6引脚封装，结温范围为 - 40℃至 + 125℃。

商品特性

高效（无开关损耗）
PWM频率低至250 Hz
输入电压范围：3.0V至5.5V
30.2 mA电流下线性驱动器压差为52 mV
匹配度优于±0.5%（典型值）
电流精度优于1.0%（典型值）
提供Thin SOT - 23和SC - 70封装

应用领域

移动手机
数码相机
便携式媒体/MP3播放器
便携式导航设备（GPS）
便携式应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	3V~5.5V
	开关频率	-
	通道数	2

	属性	参数值
	输出电压	-
	输出电流	30.2mA
	调光	PWM
	拓扑结构	-
	工作温度	-40℃~+125℃
