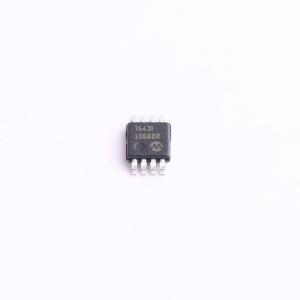

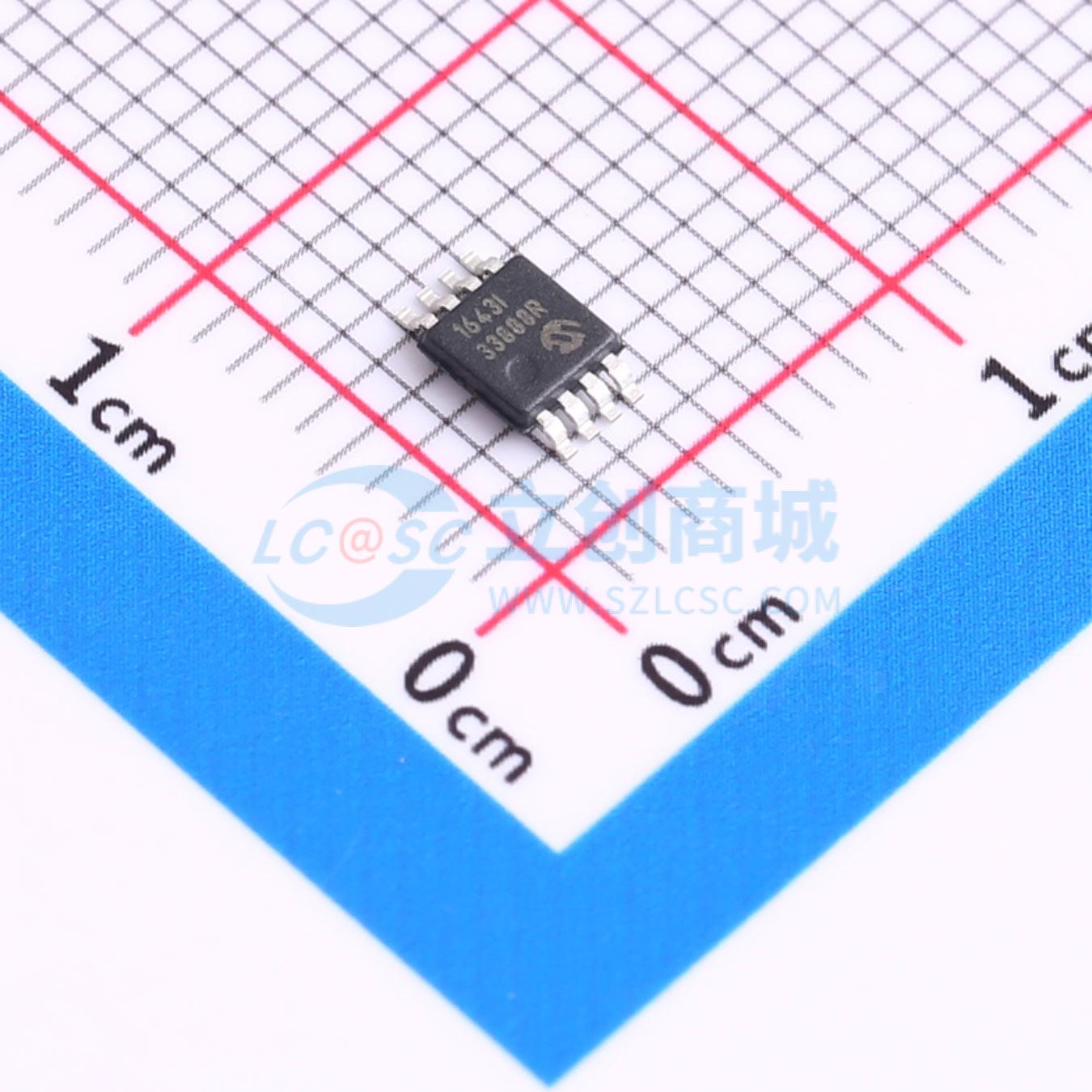

MCP1643T-I/MS

MCP1643是一款紧凑、高效、固定频率的同步升压转换器，专为以恒定电流驱动单颗LED而优化，可由单节或双节碱性电池以及镍氢/镍镉电池供电。该器件也能驱动两颗串联的红/绿/黄色LED。

低压技术使稳压器能在低至0.65V的输入电压下启动，且不会出现高输出电压和负载电流过冲。通过集成低电阻N沟道升压开关和同步P沟道开关，实现了高效率。所有补偿和保护电路均集成在内，以减少外部元件数量。

内部反馈（VFB）电压设定为120mV，用于在感应和调节LED电流时降低功耗。通过单个电阻即可设置驱动LED负载的恒定电流输出。

该器件具备输出过压保护功能，在LED故障或输出负载断开的情况下，可将输出电压典型值限制在5.0V。

可通过使能输入来关闭或开启LED。真正的输出负载断开模式在关断（EN = GND）时，通过消除从输入到输出的正常升压稳压器二极管路径，实现输入与输出的隔离。在室温下，关断状态下输入电流消耗为1.2μA。

对于调光应用，可将可变占空比的脉冲宽度调制（PWM）信号施加到EN引脚，以开启和关闭LED。

该器件还具备+150℃热关断功能，迟滞为+25℃。

提供两种封装选项：MSOP - 8和2x3 DFN - 8。

• 典型峰值输入电流限制为1.6A
• 高达550mA的LED负载电流
• 低启动电压：0.65V（典型值，25mA LED电流）
• 低工作输入电压：低至0.5V
• 最大输入电压 < VLED < 5.0V
• 最大输出电压： - 5.0V - 过压保护
• 低参考电压： - VFB = 120mV - 检测电阻上的功耗最小
• 脉冲宽度调制模式工作（1MHz）
• 内部同步整流器
• 内部补偿
• 浪涌电流限制
• 内部软启动（典型值240μs）
• 关断（EN = GND）： - 真正的负载断开 - 通过可变占空比进行调光控制
• 关断电流：1.2μA（典型值）
• 过温保护
• 封装： - MSOP - 8 - 2x3 DFN - 8

• 单节和双节碱性及镍氢/镍镉便携式LED照明产品
• LED手电筒和头灯
• 可充电手电筒
• 带运动探测器的壁式LED灯
• 背光LED电源
• 通用LED恒流应用
